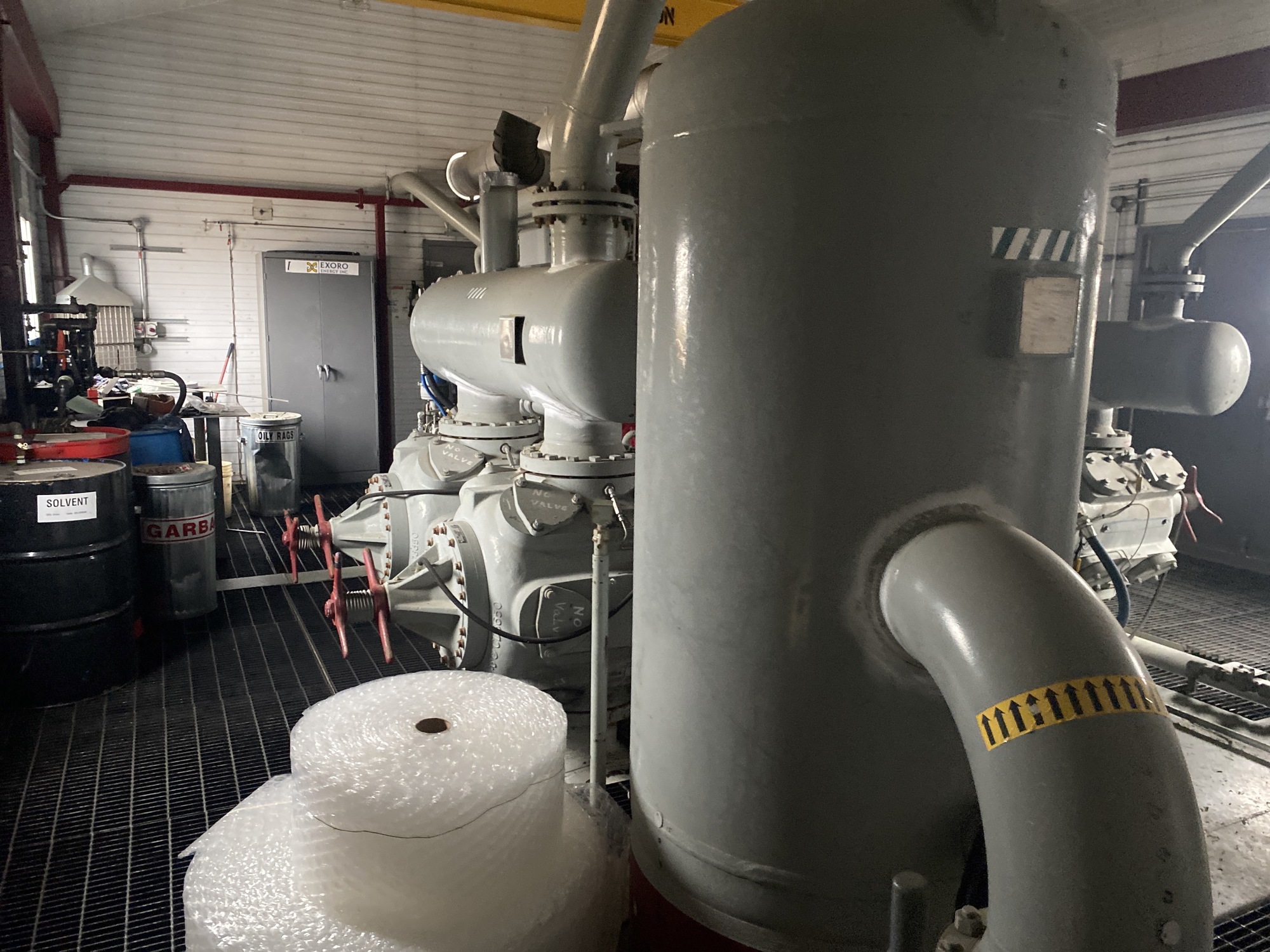

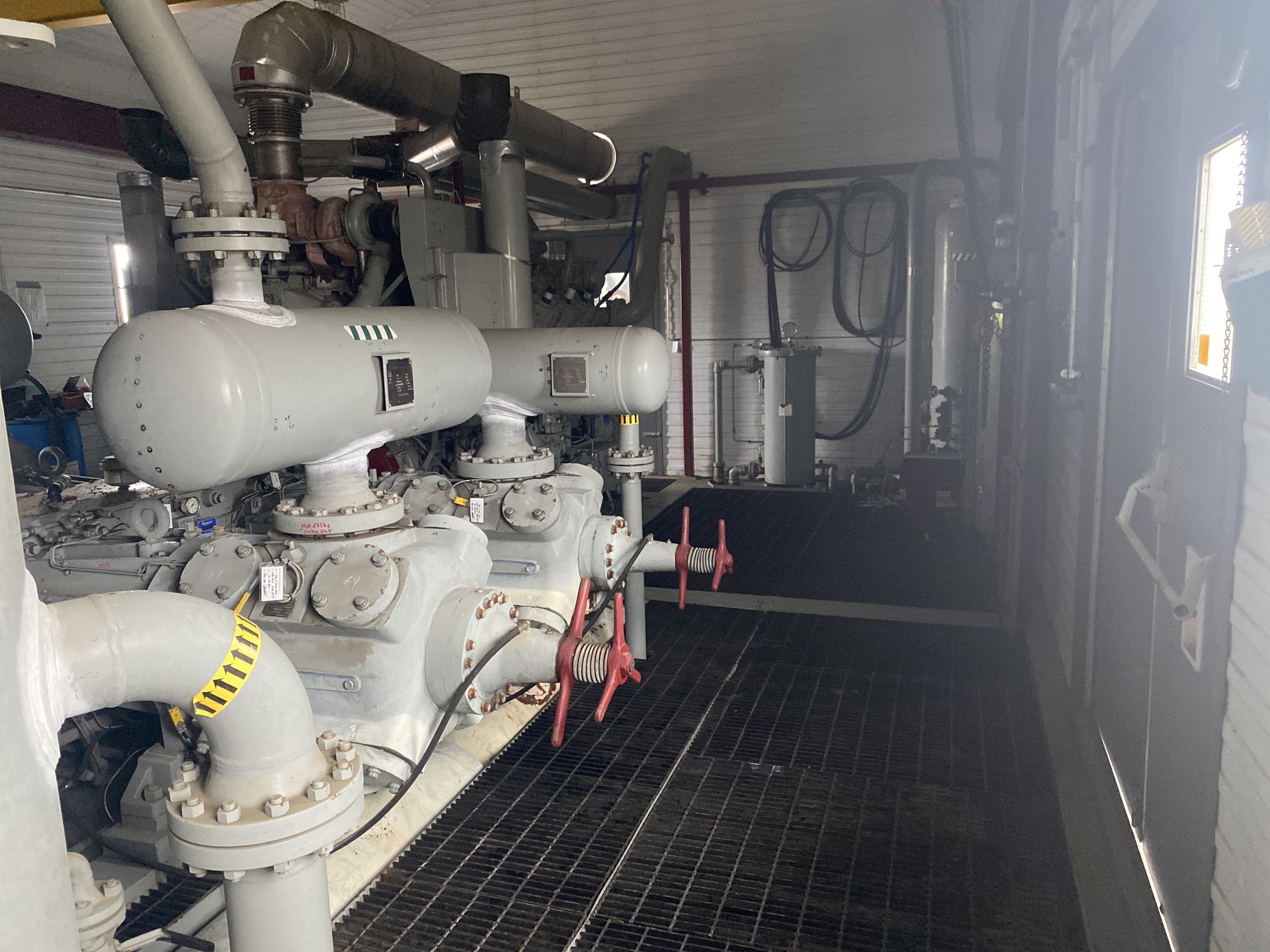

Waukesha L5774LT Ariel JGK4 3-Stage Sweet Compressor Package

Download Images

Waukesha L5774LT Ariel JGK4 3-Stage Sweet Compressor Package

N/A

Listing ID 49771
Company Fuelled
Status Sold
Year Built 2004
Condition B

Compressor

Make Ariel
Model JGK4
Type Recip

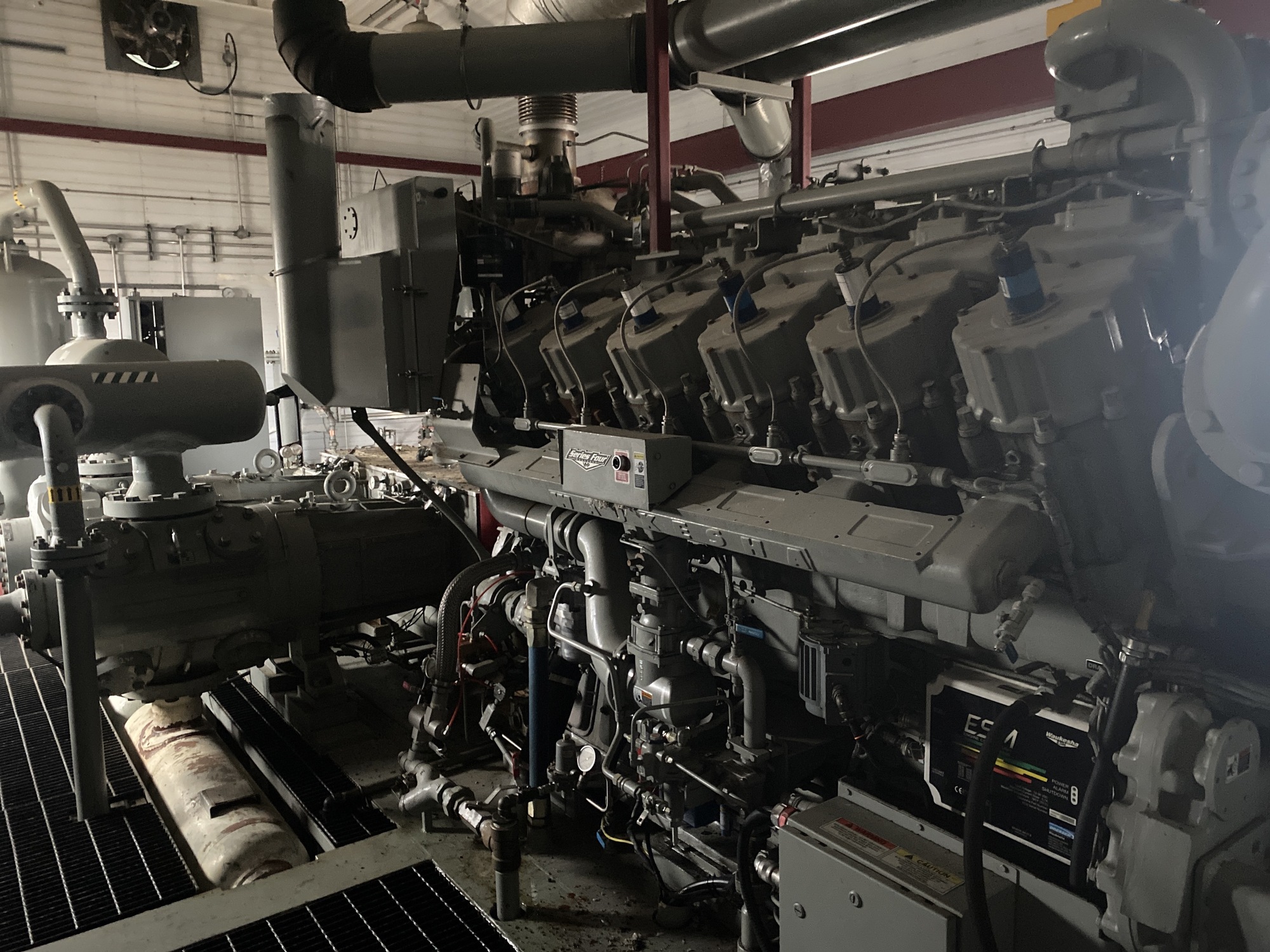

Driver

Make Waukesha
Model L5774LT ESM
Type Gas

Other

Horsepower 1250
Cylinder Sizes (2x) 15.875" x 9.625" x 6.75"
Stages 3
Sour Service No
MAWP (kPa) 8701
MAWP (PSI) 1262

Pricing Information

Price

Serial Numbers

A# 513610
CRN# R8990.213
Serial# C-15191/1

Location

Operating Area N/A

Description

QR: 13748

Take a Virtual Walkthrough: https://youtu.be/-BPzB4YIBsA

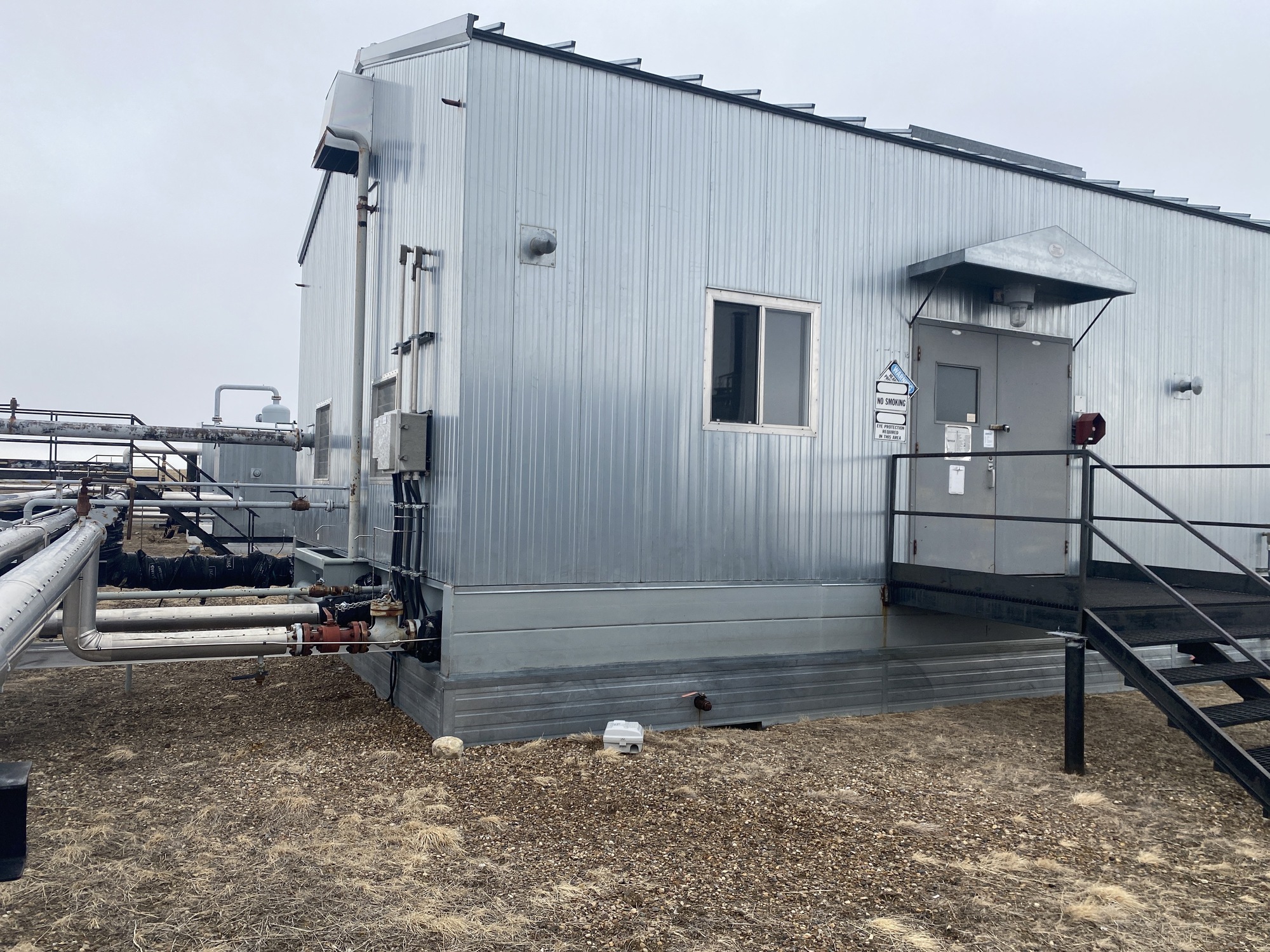

Tarpon Package Tag*

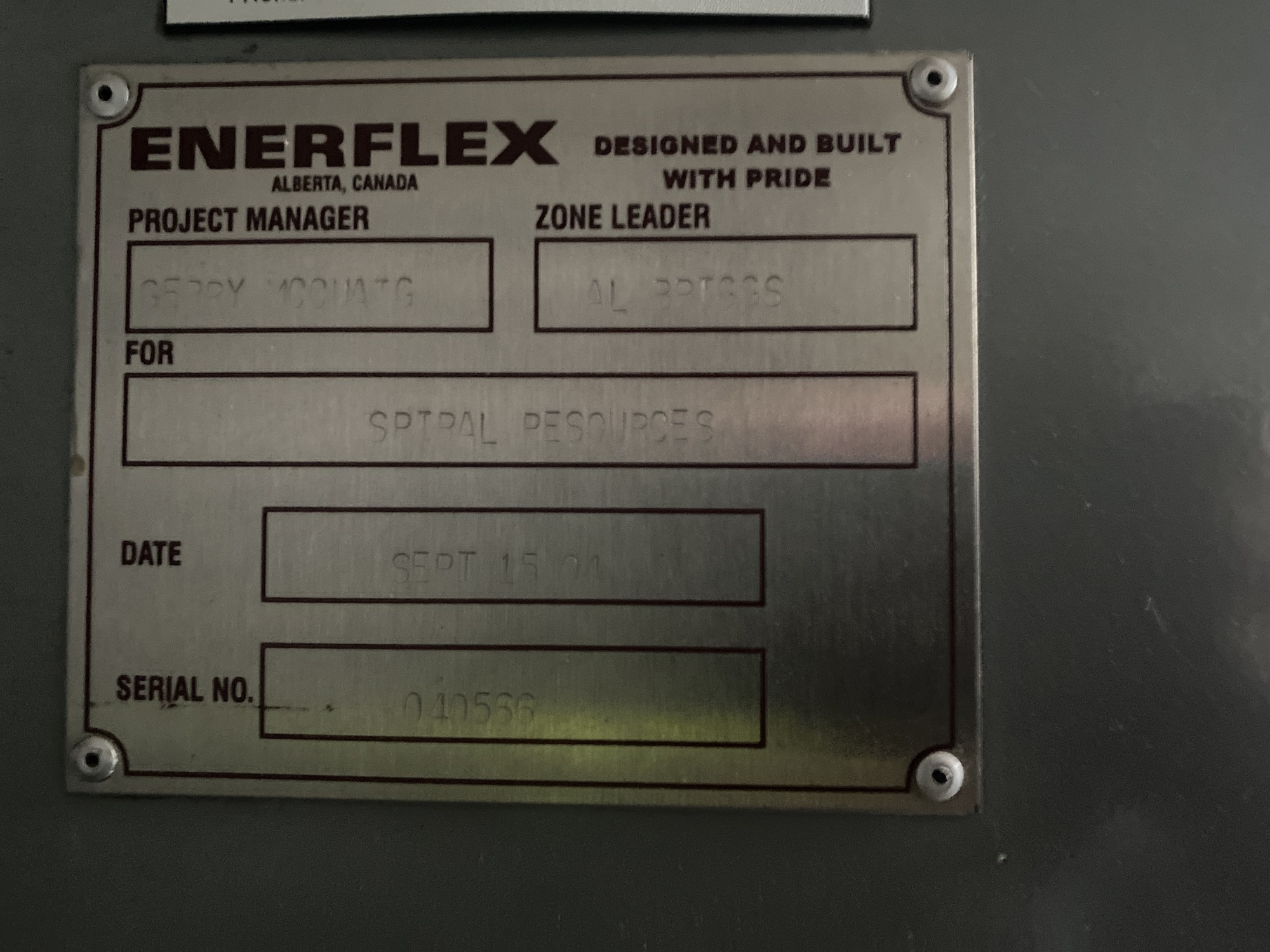

Fab: Enerflex

Volts: 120VAC/24VDC

AMPS: 20A

Phase: 1

Cycles: 60Hz

Class: 1 Div Int/Cli Div 2 Ext

LSD: 05-14-16-05 W4M

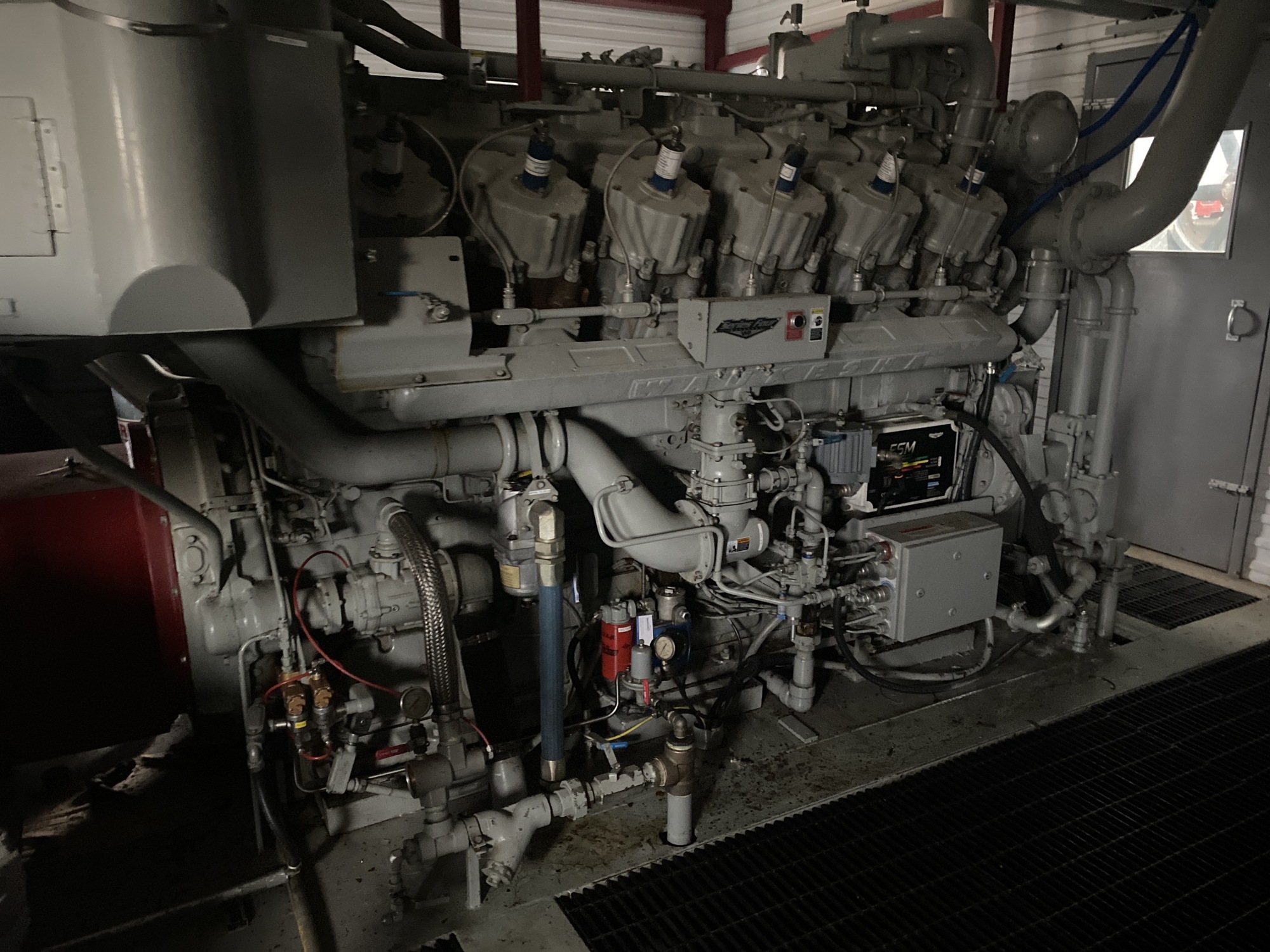

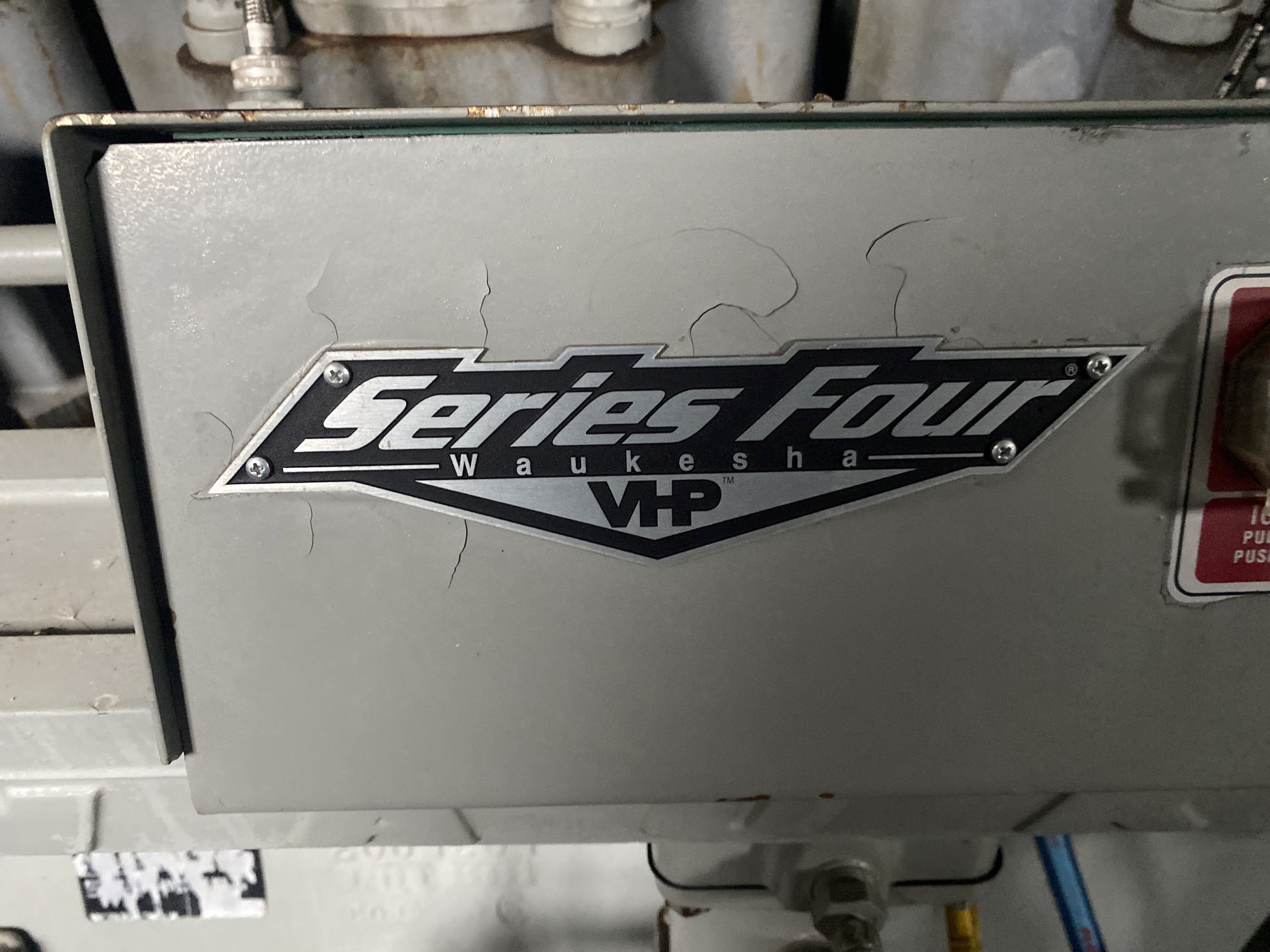

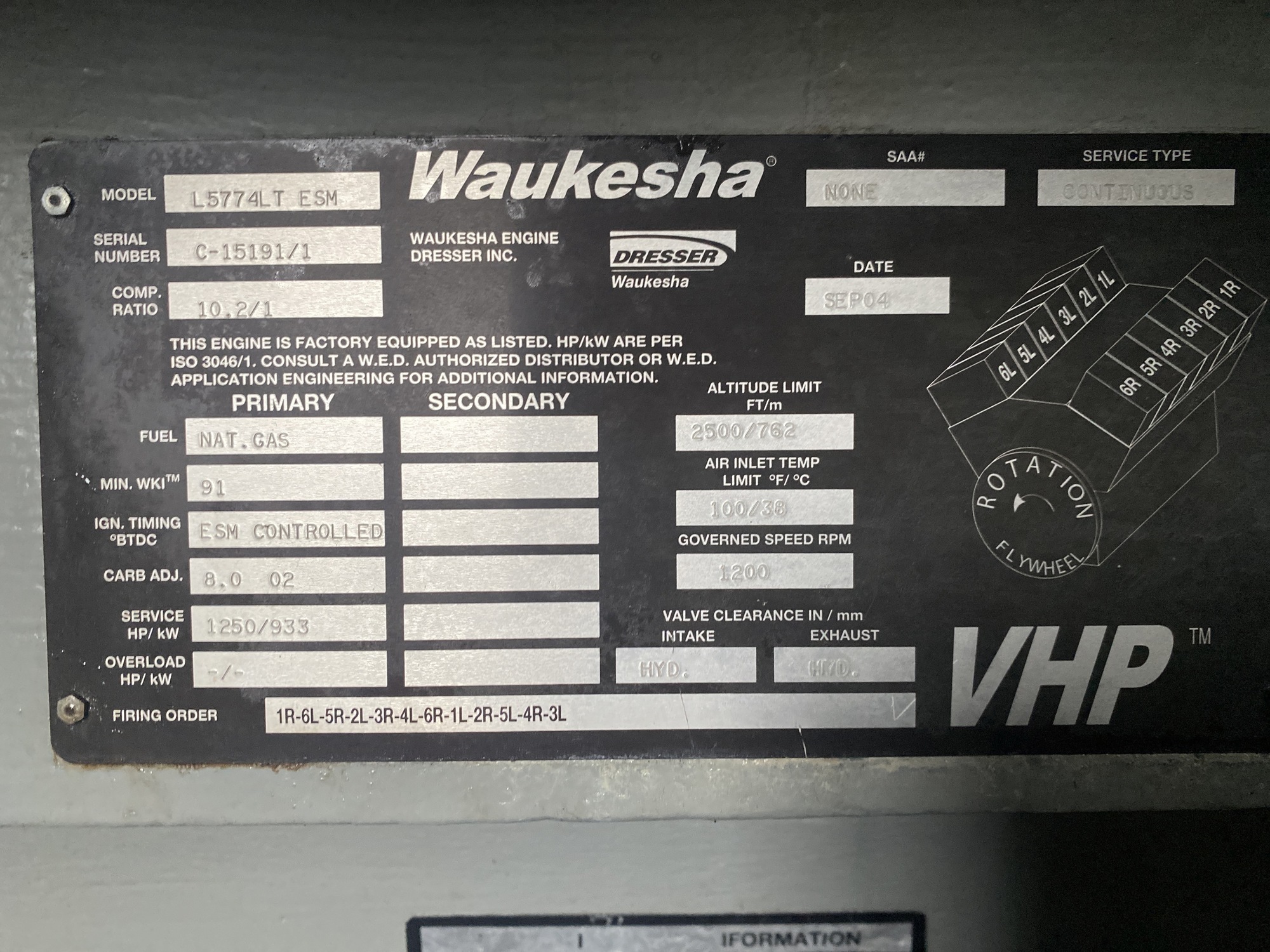

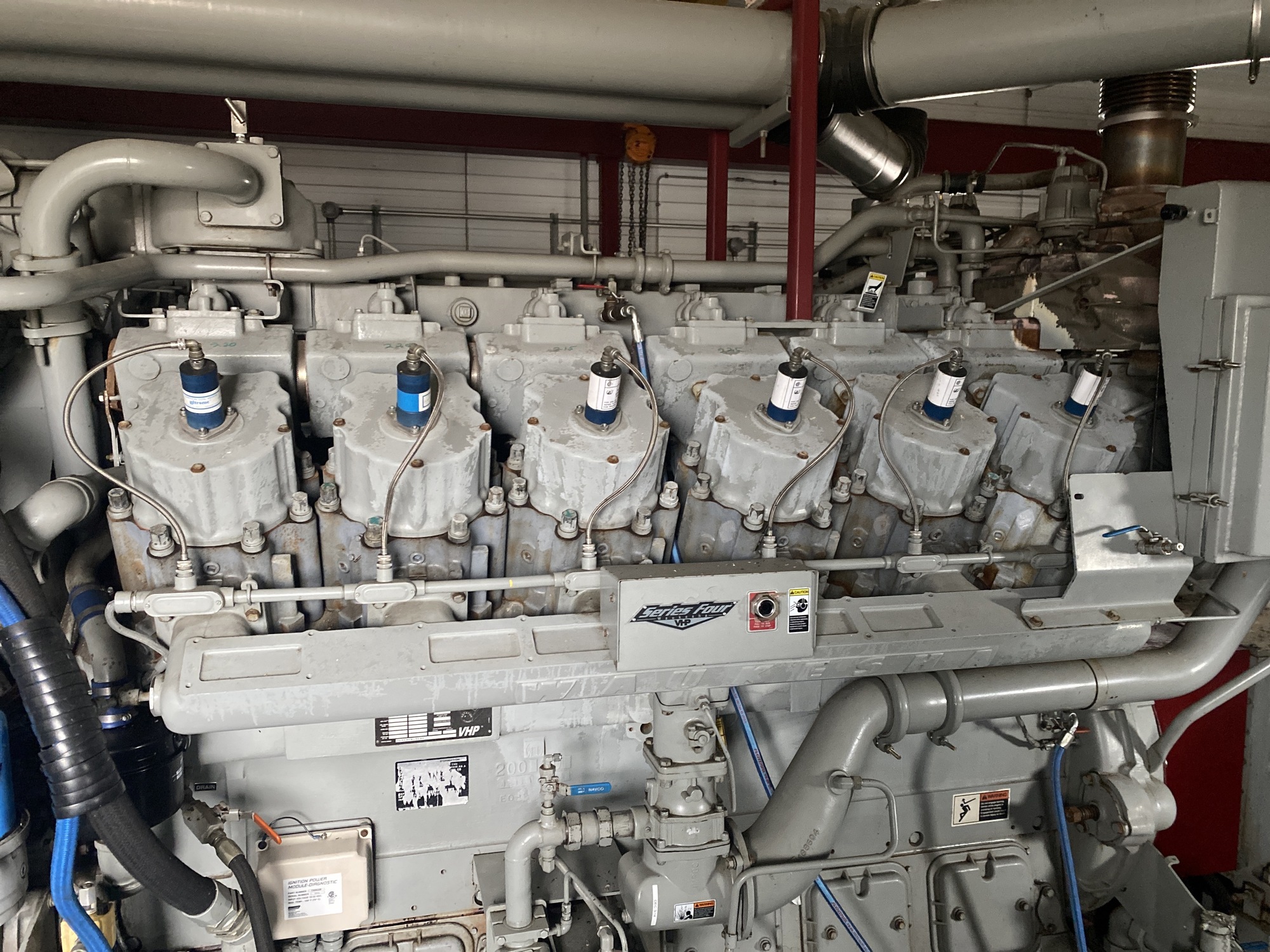

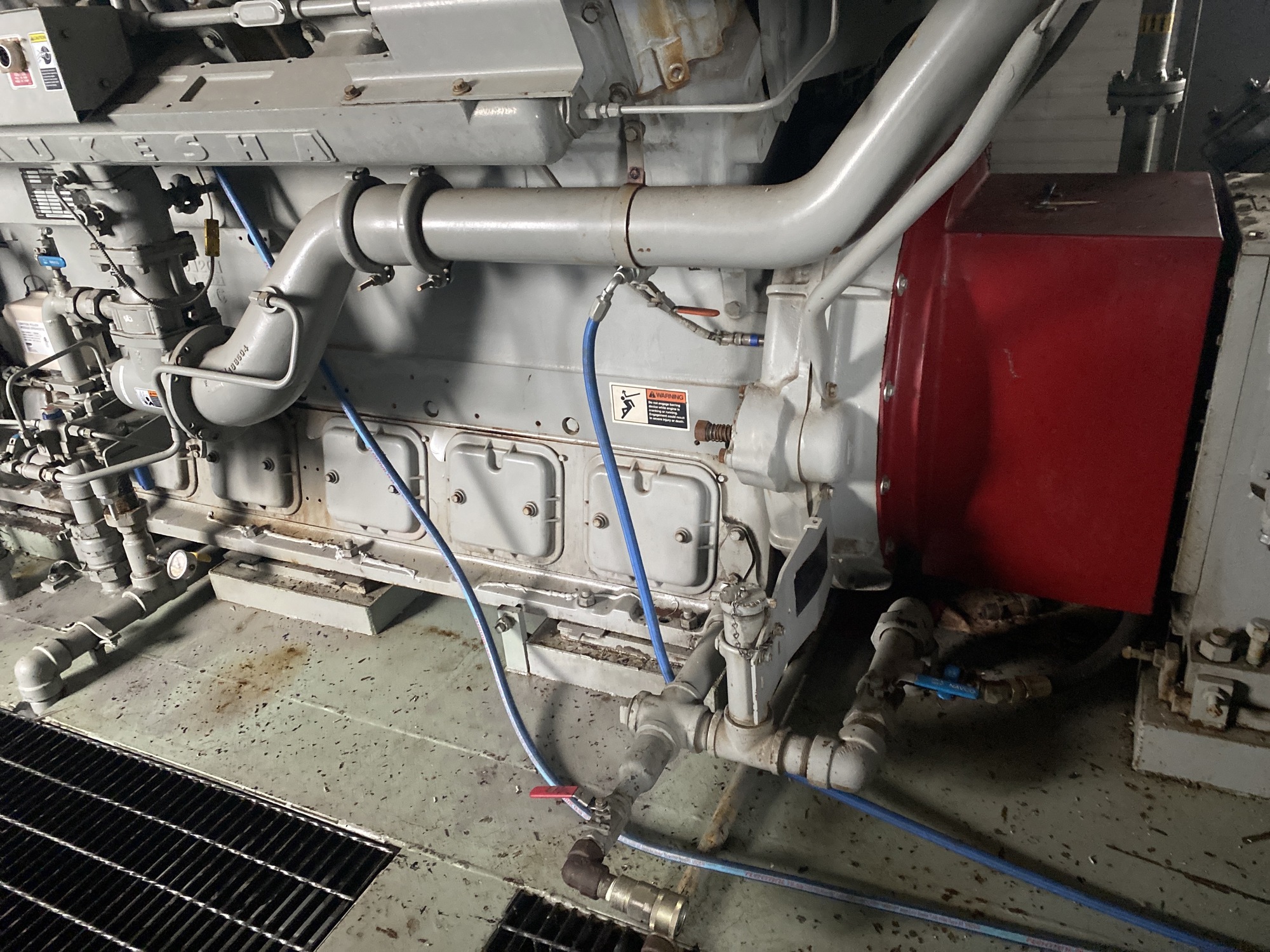

Driver Tag*

Model: L5774LT ESM

Serial#: C-15191/1

Comp Ratio: 10.2/1

Service: CONT

Year Built: 2004

NAT GAS 1250 HP

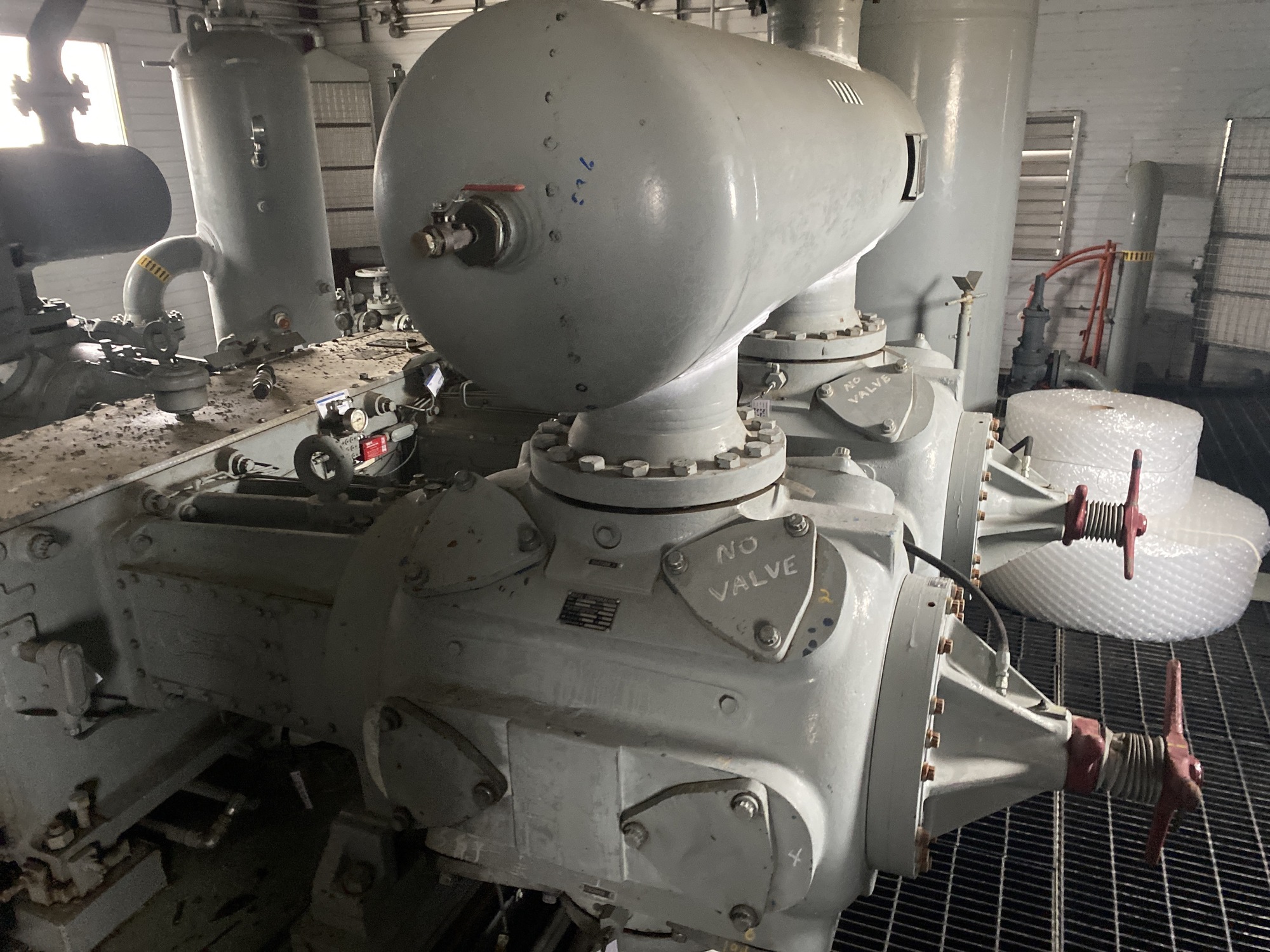

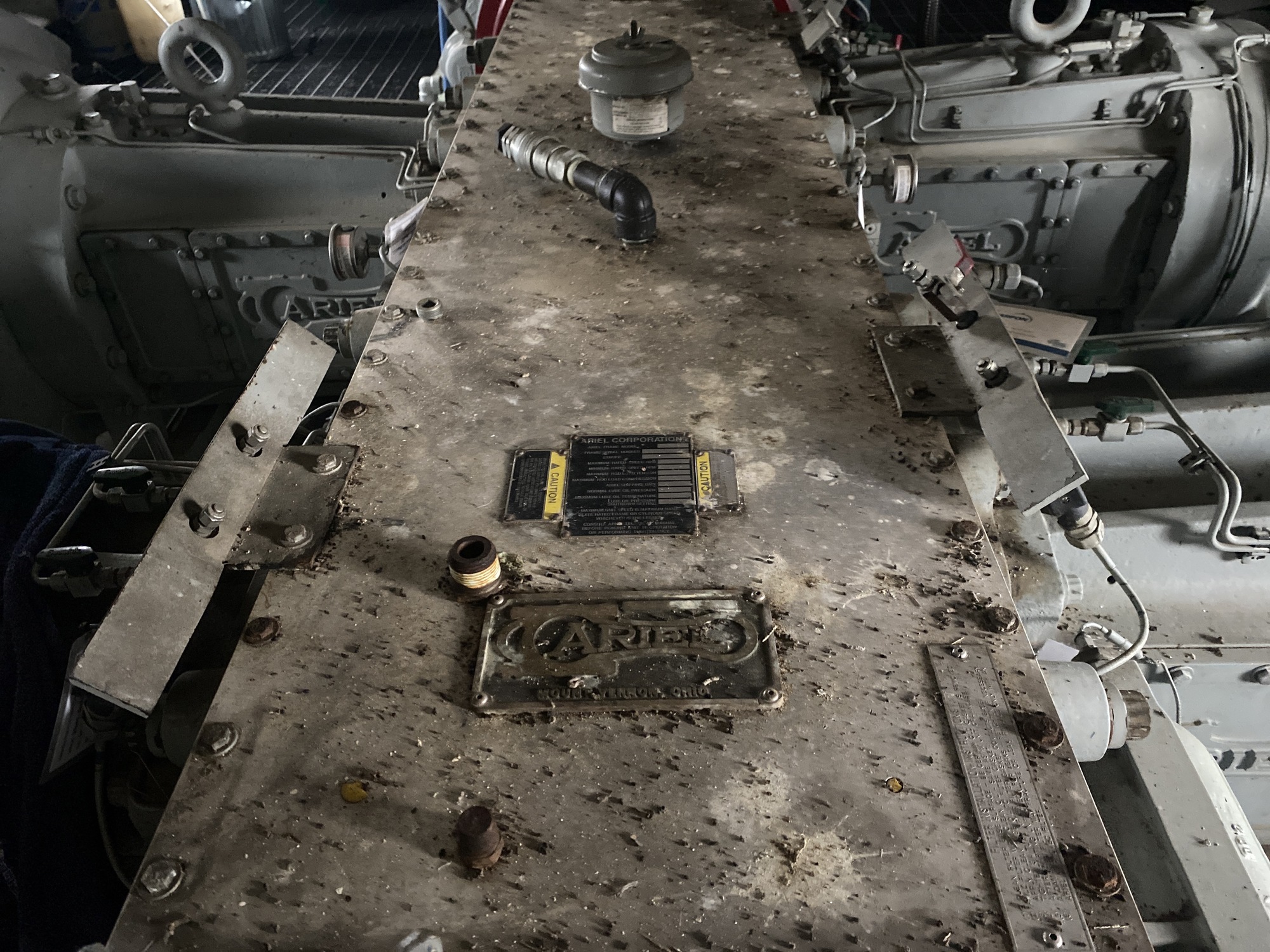

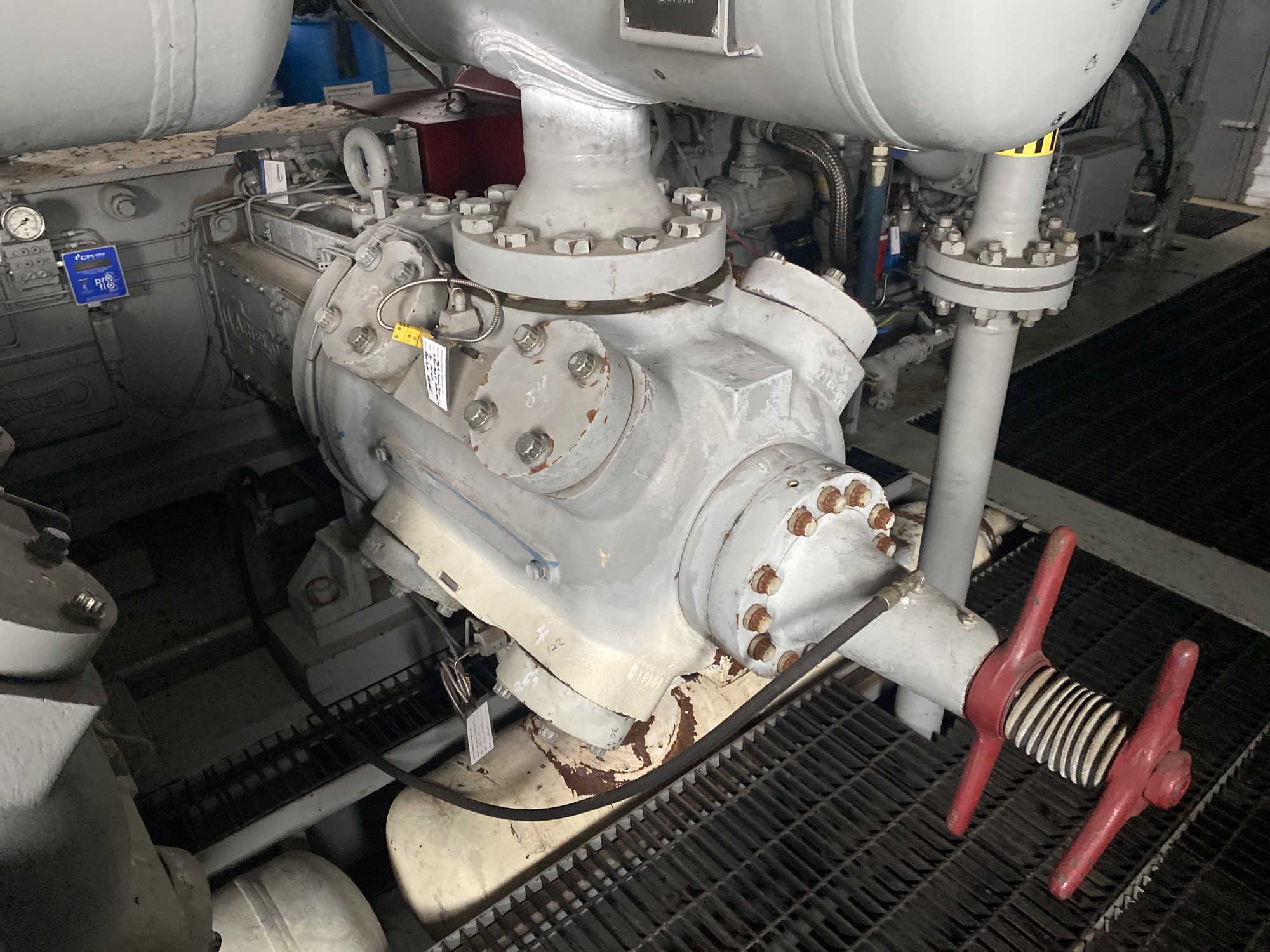

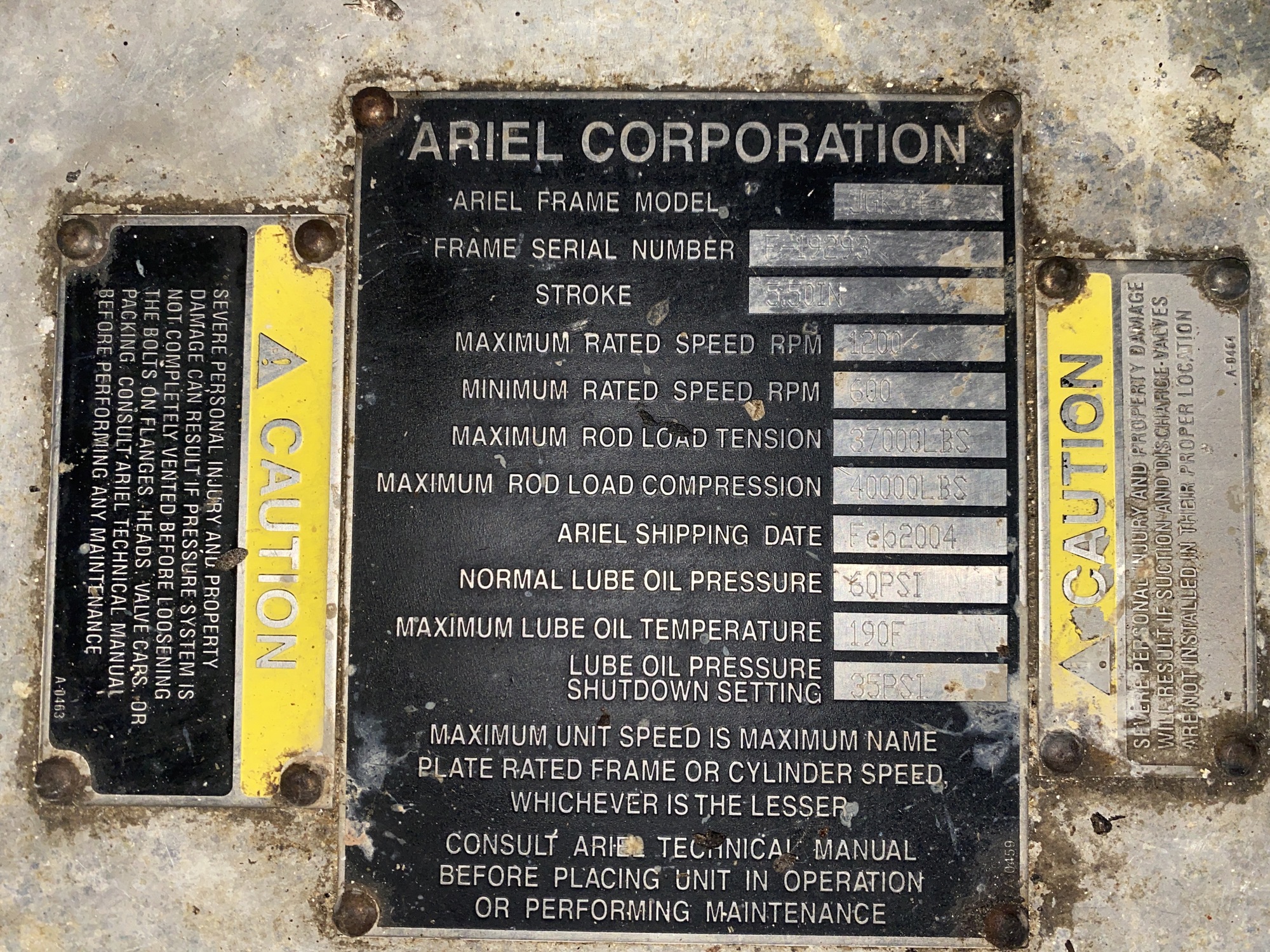

Compressor Tag*

Ariel Corp

Frame Model: JGK/4

Serial#: E-19293

Stroke: 5.5"

Max Rated Speed RPM: 1200

Min Rated Speed RPM: 600

Max Rod Load Tension: 37000 Lbs

Max Rod Load Compression: 40000 Lbs

Shipping Date: 2004

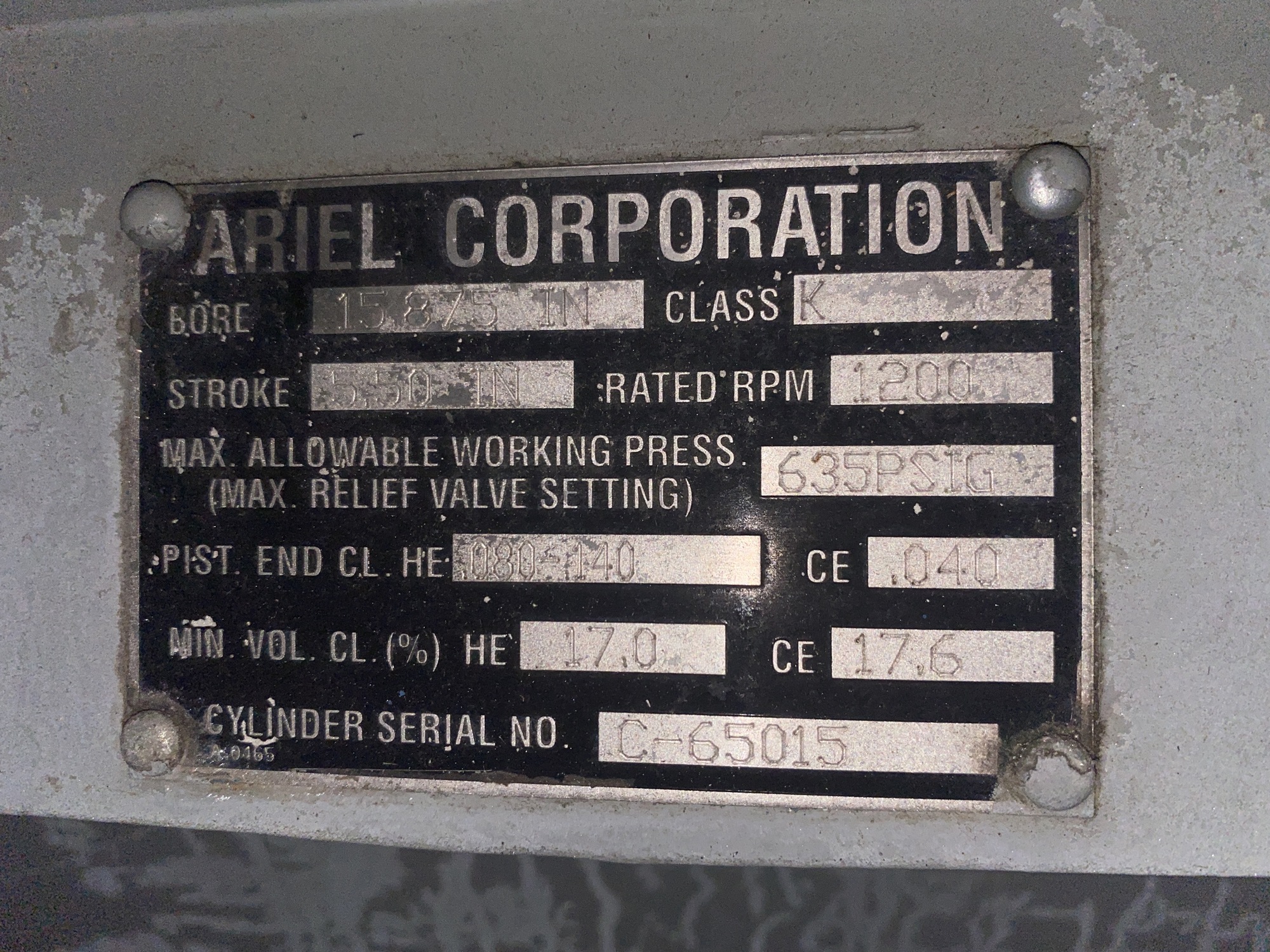

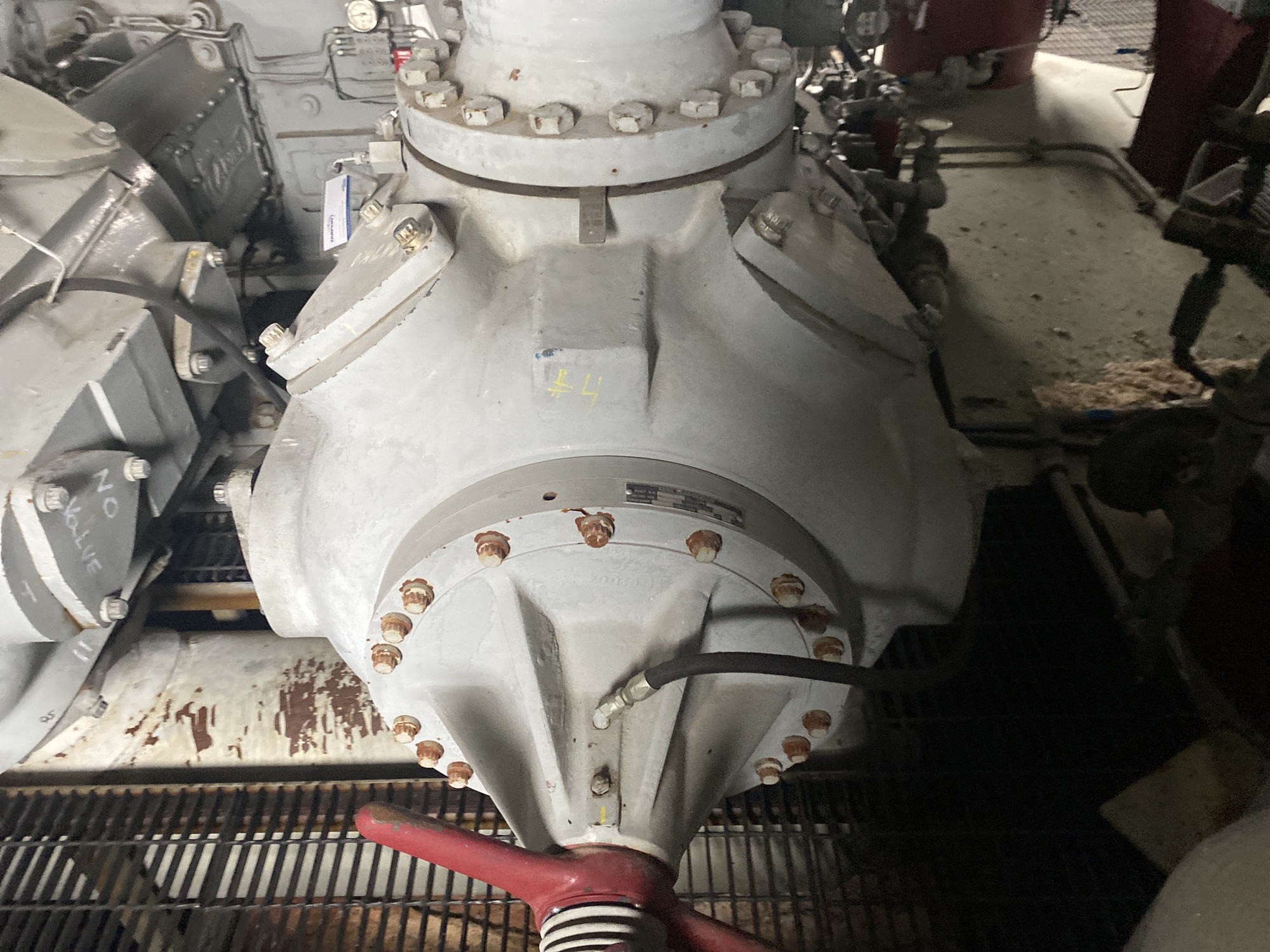

Throw Tag 1*

Bore: 15.875"

Class: K

Stroke: 5.50"

Rated RPM: 1200

MAWP: 635 PSIG

PIST End CL HE: 080.140

CE: .040

Min Vol CL HE: 17.0

CE: 17.6

Serial: C-65015

Throw Tag 2*

Bore: 15.875"

Class: K

Stroke: 5.50"

Rated RPM: 1200

MAWP: 635 PSIG

PIST End CL HE: 080.140

CE: .040

Min Vol CL HE: 17.0

CE: 17.6

Serial: C-65015

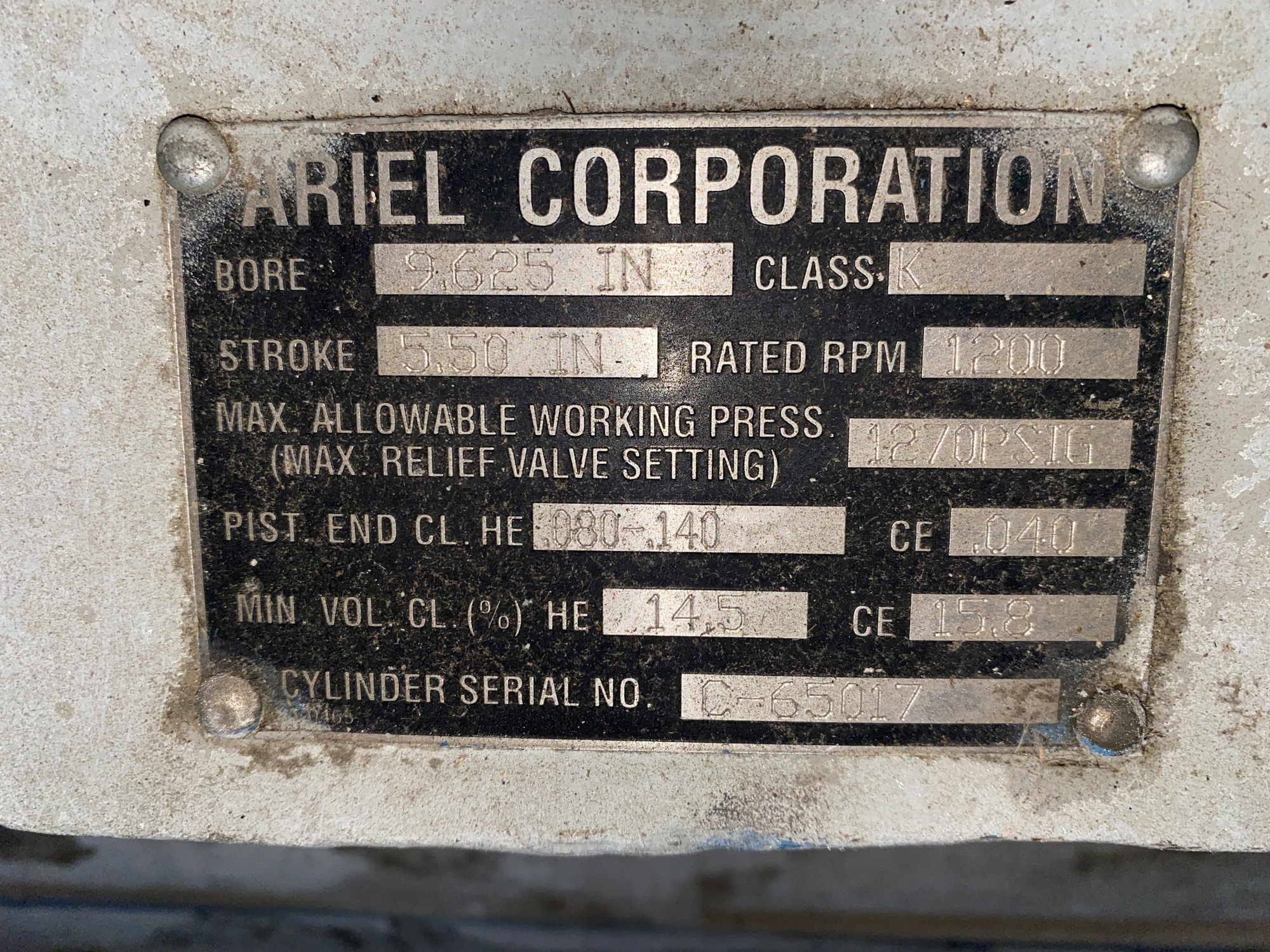

Throw Tag 3*

Bore: 9.625"

Class: K

Stroke: 5.50"

Rated RPM: 1200

MAWP: 1270 PSIG

PIST End CL HE: 080.140

CE: .040

Min Vol CL HE: 15.5

CE: 15.8

Serial: C-65017

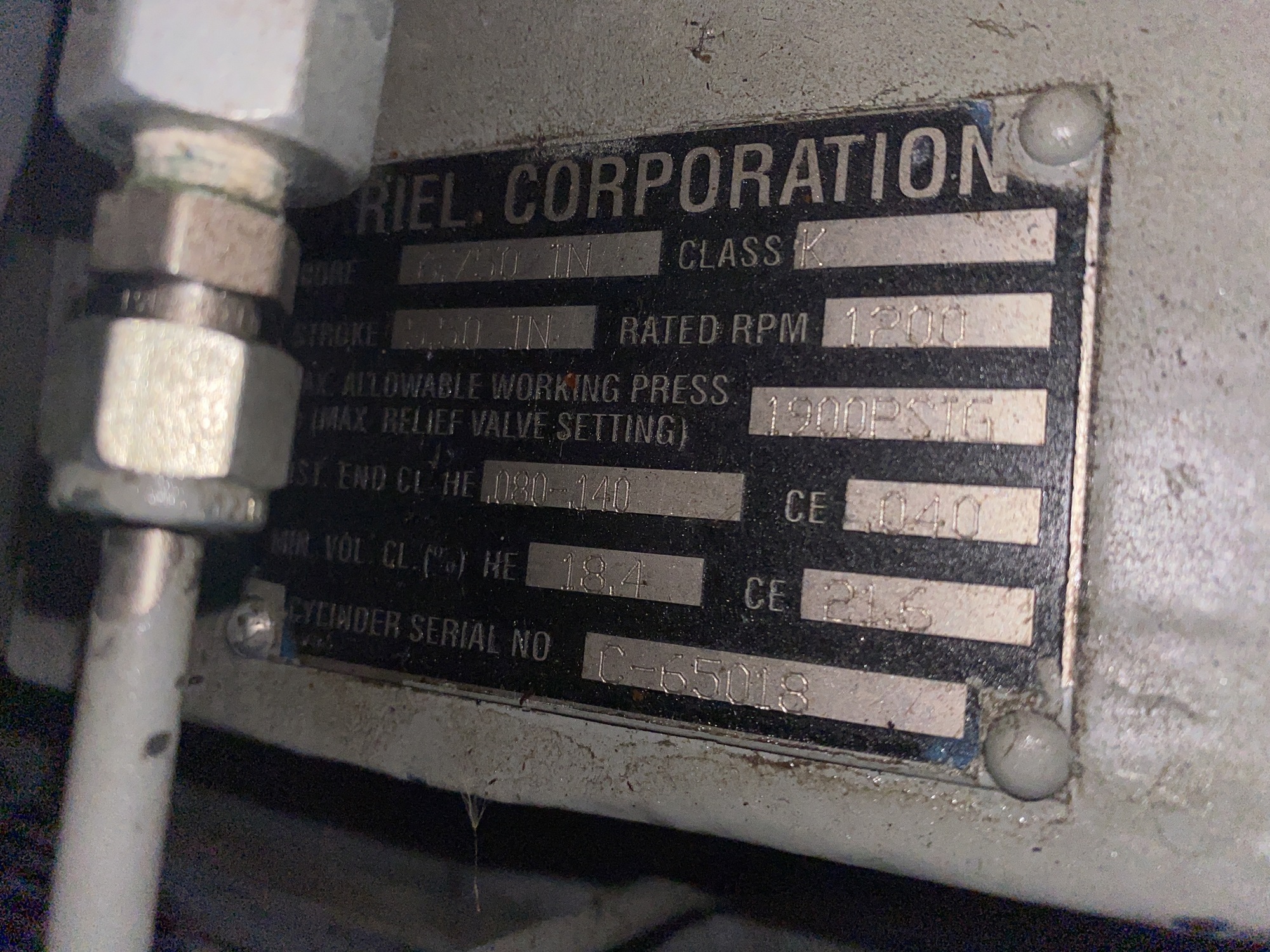

Throw Tag 4*

Bore: 6.750"

Class: K

Stroke: 5.50"

Rated RPM: 1200

MAWP: 1900 PSIG

PIST End CL HE: 080.140

CE: .040

Min Vol CL HE: 18.4

CE: 21.6

Serial: C-65018

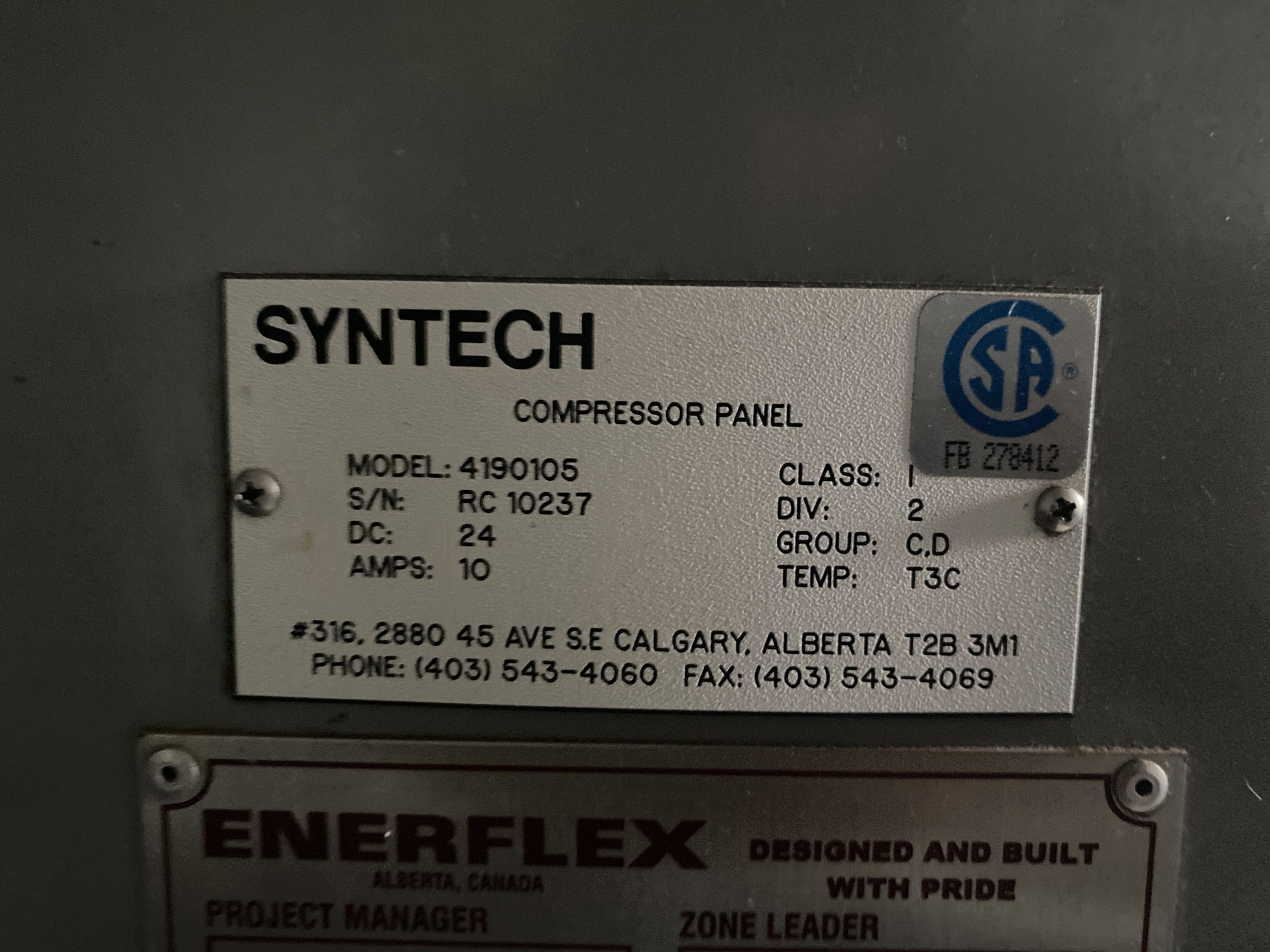

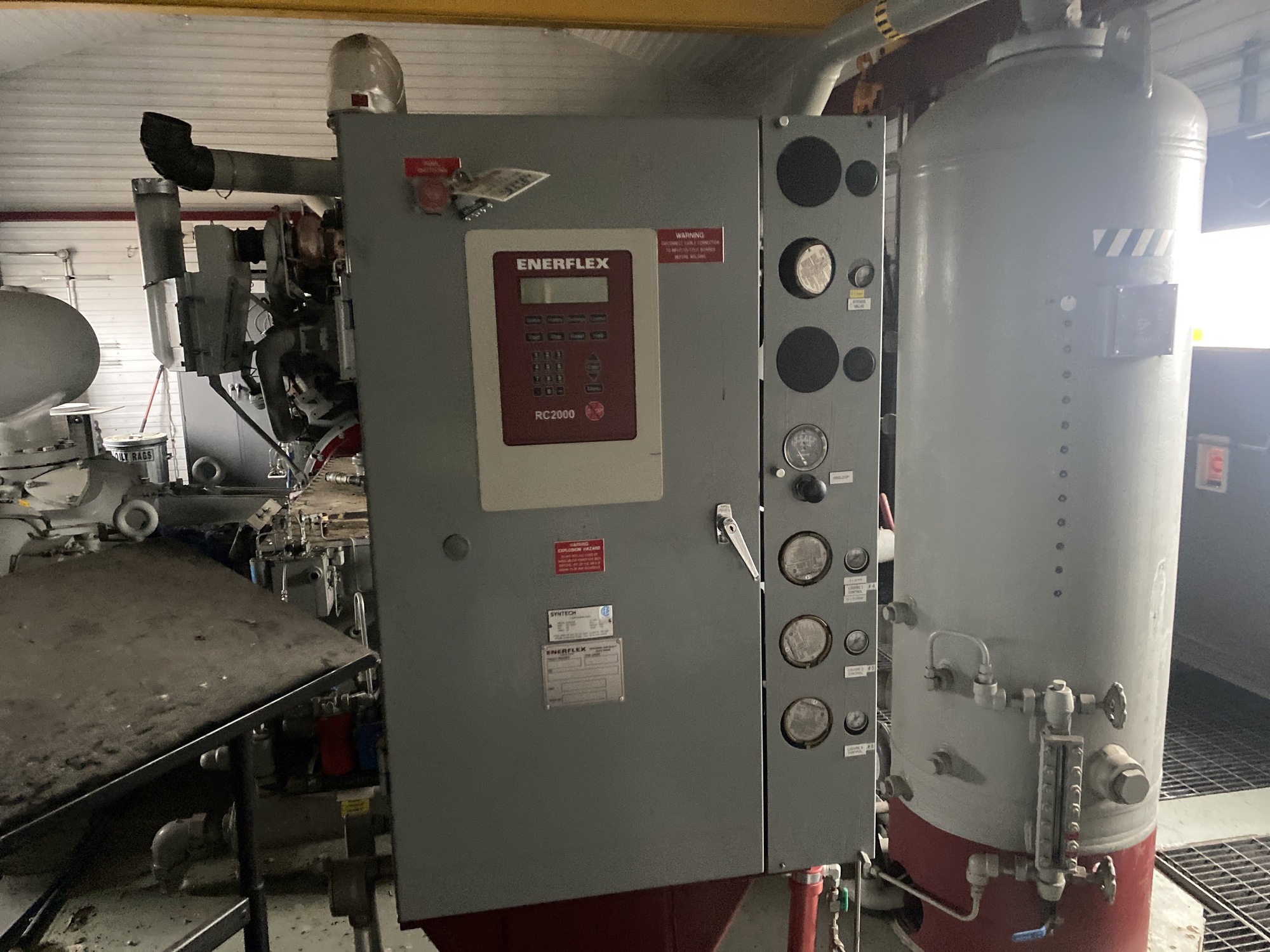

Control Panel Tag*

Syntech Compressor Panel

Model: 4190105

Serial: RC 10237

DC: 24

AMPS: 10

Class: 1

Div: 25

Group: C.D

Temp: T3C

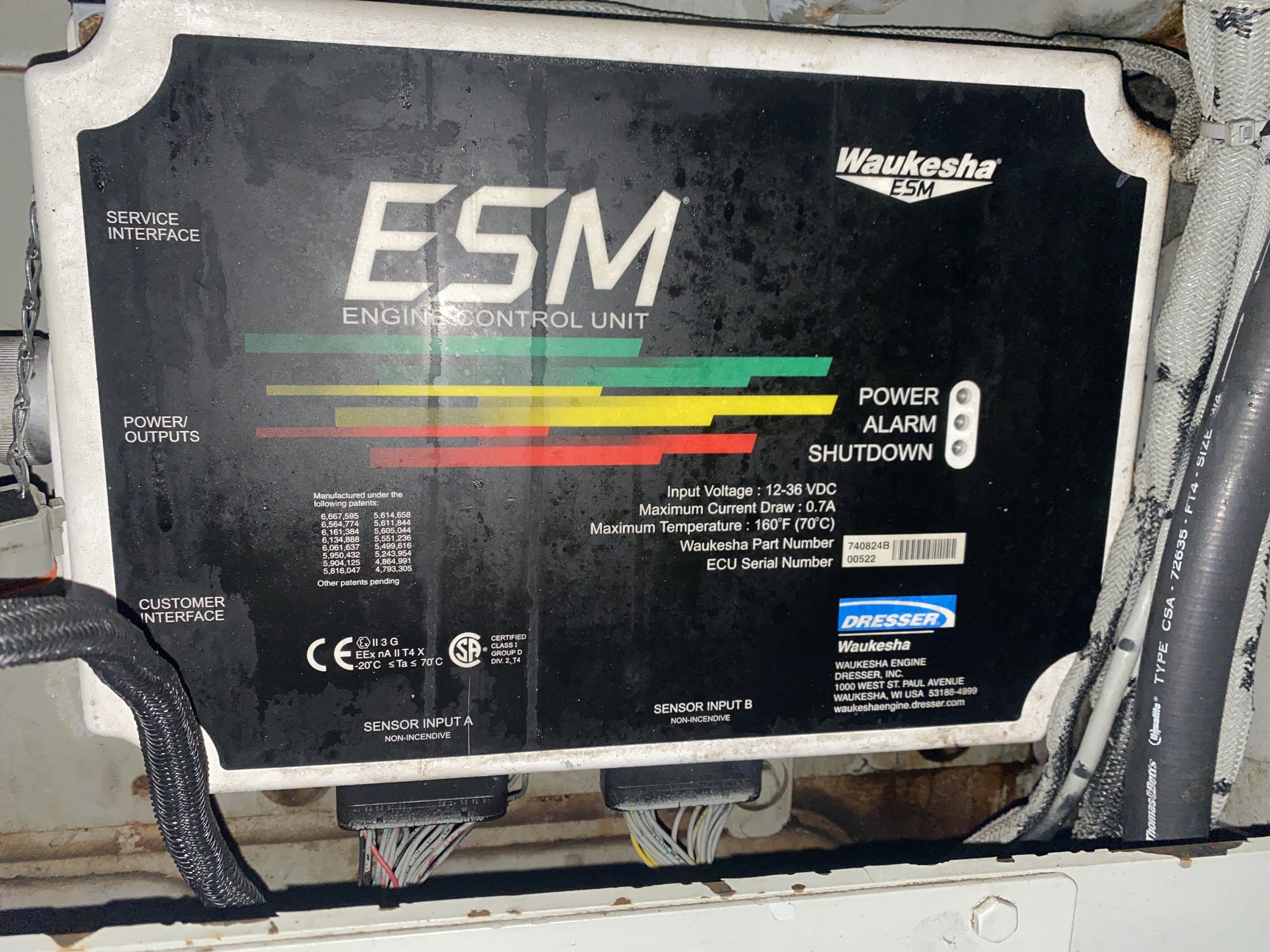

ESM Engine Control Tag*

Input: 12-36 VDC

Max Current Draw: 0.7A

Max Temp: 160F

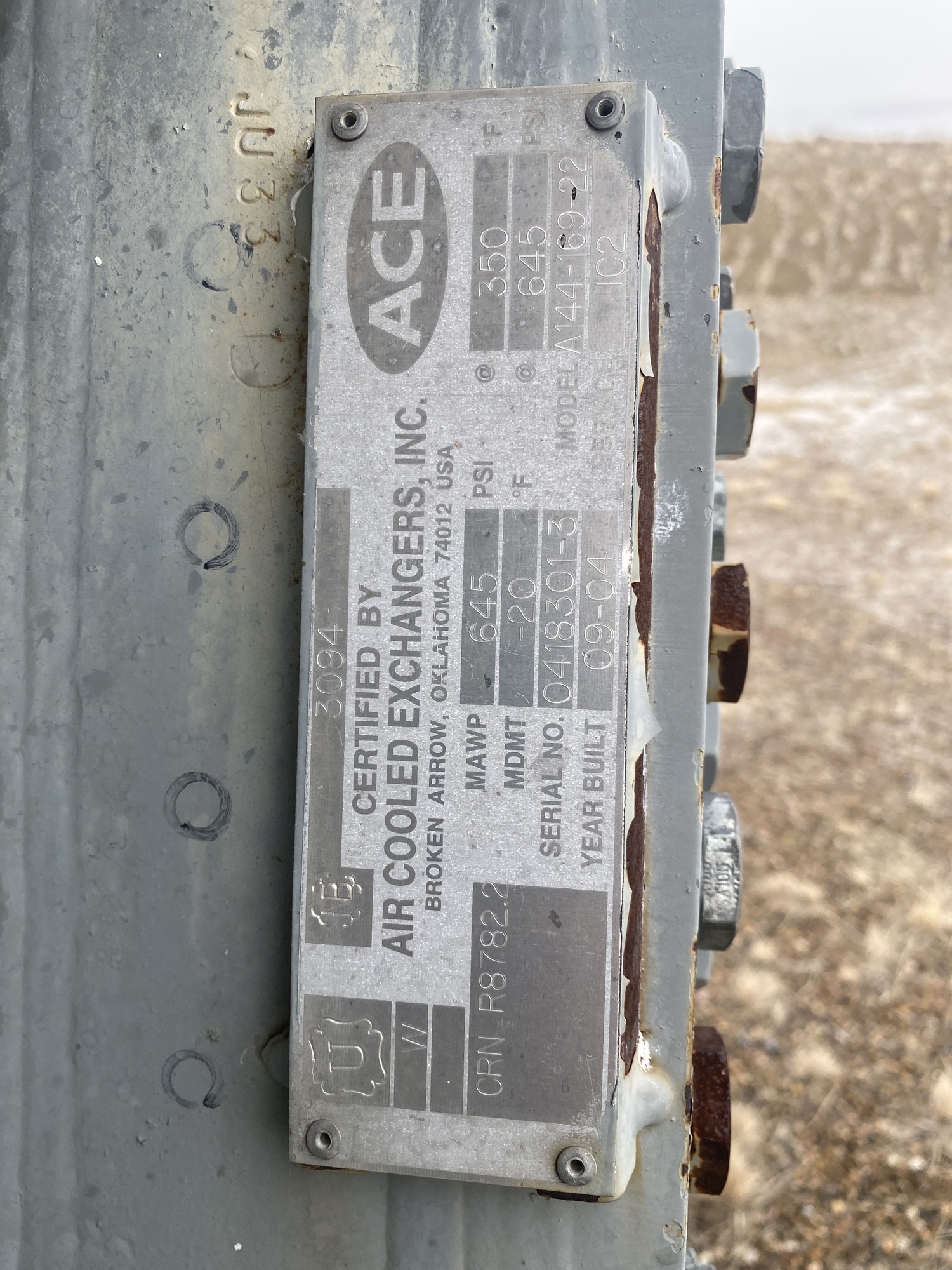

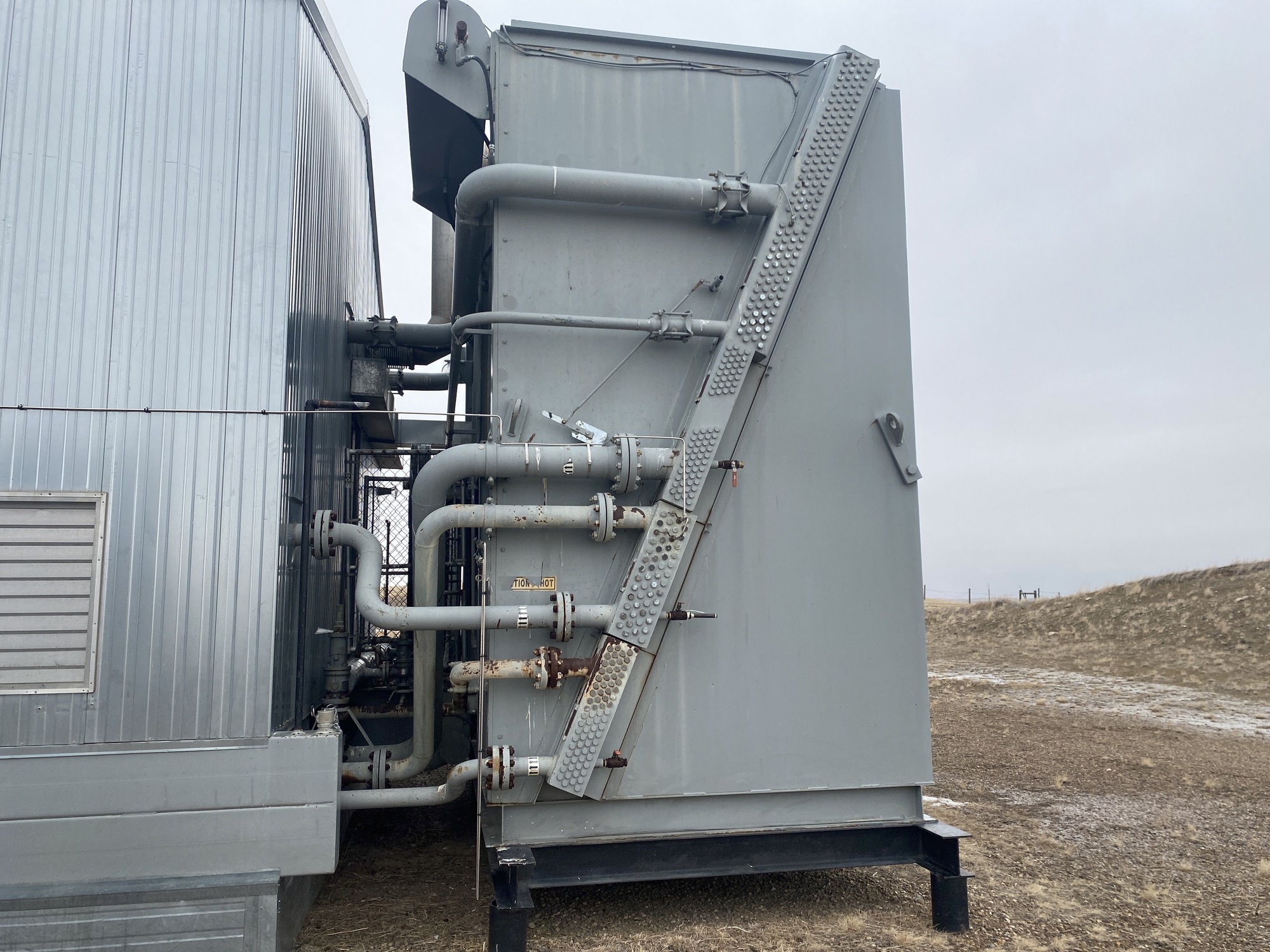

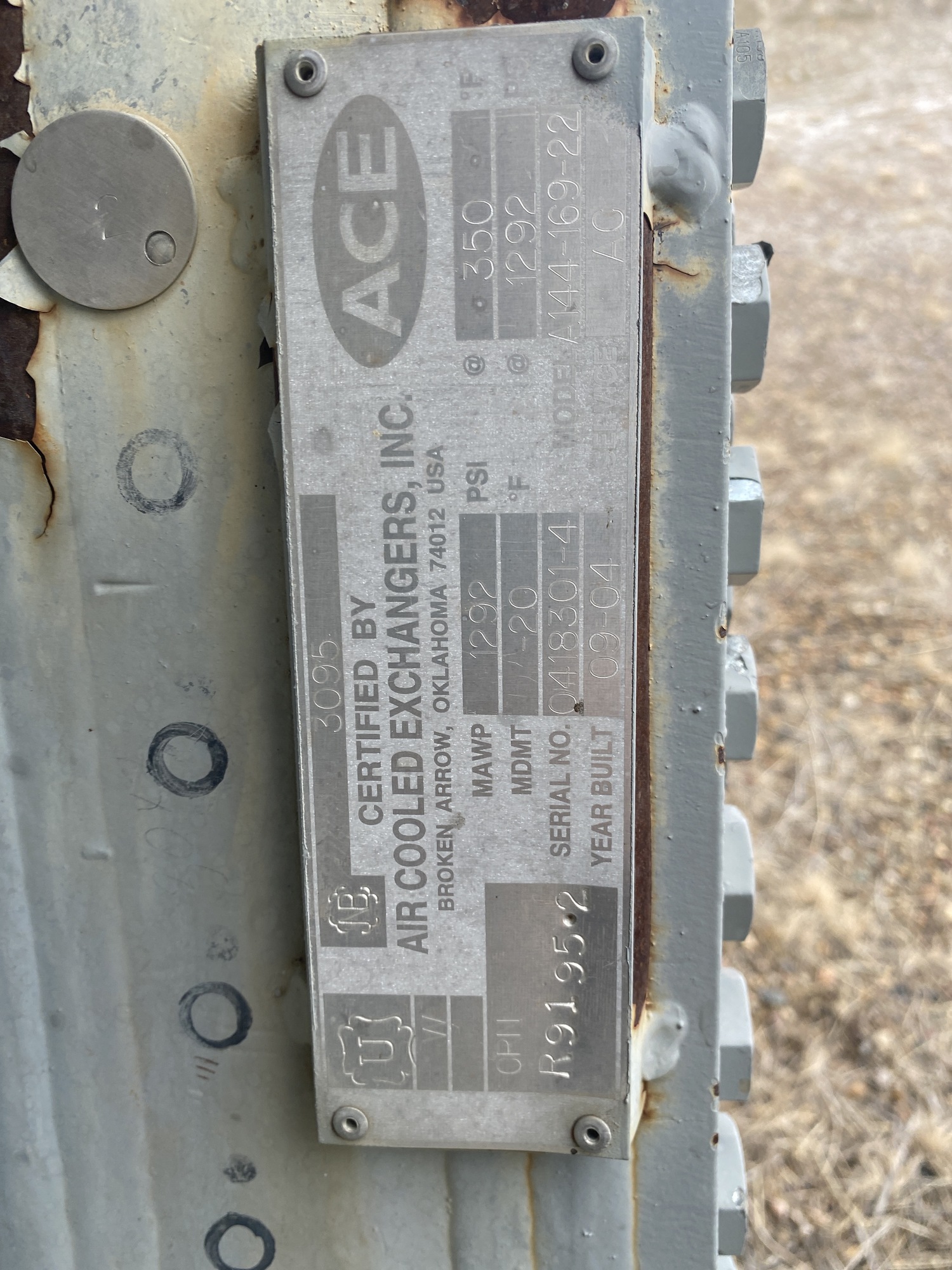

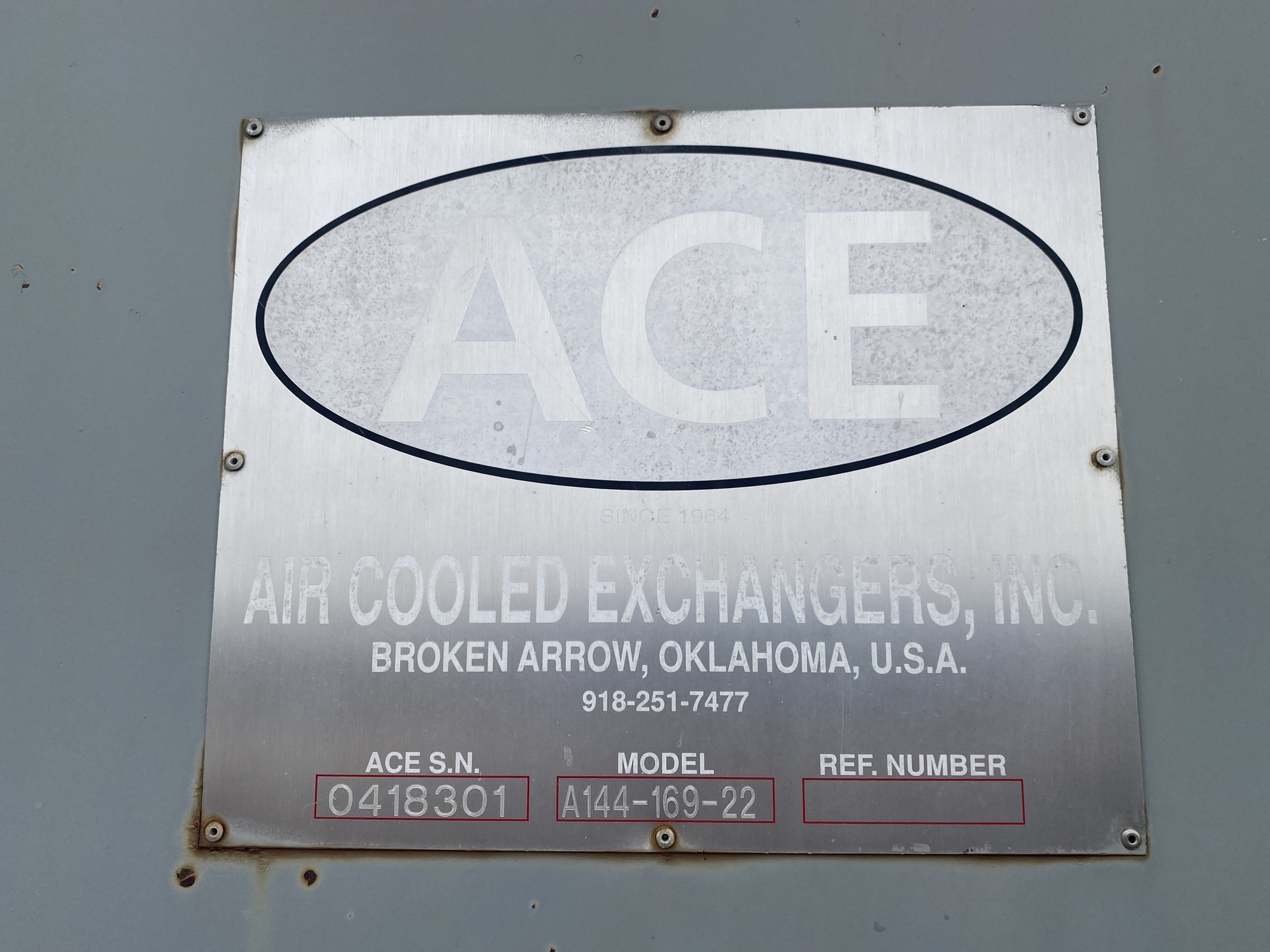

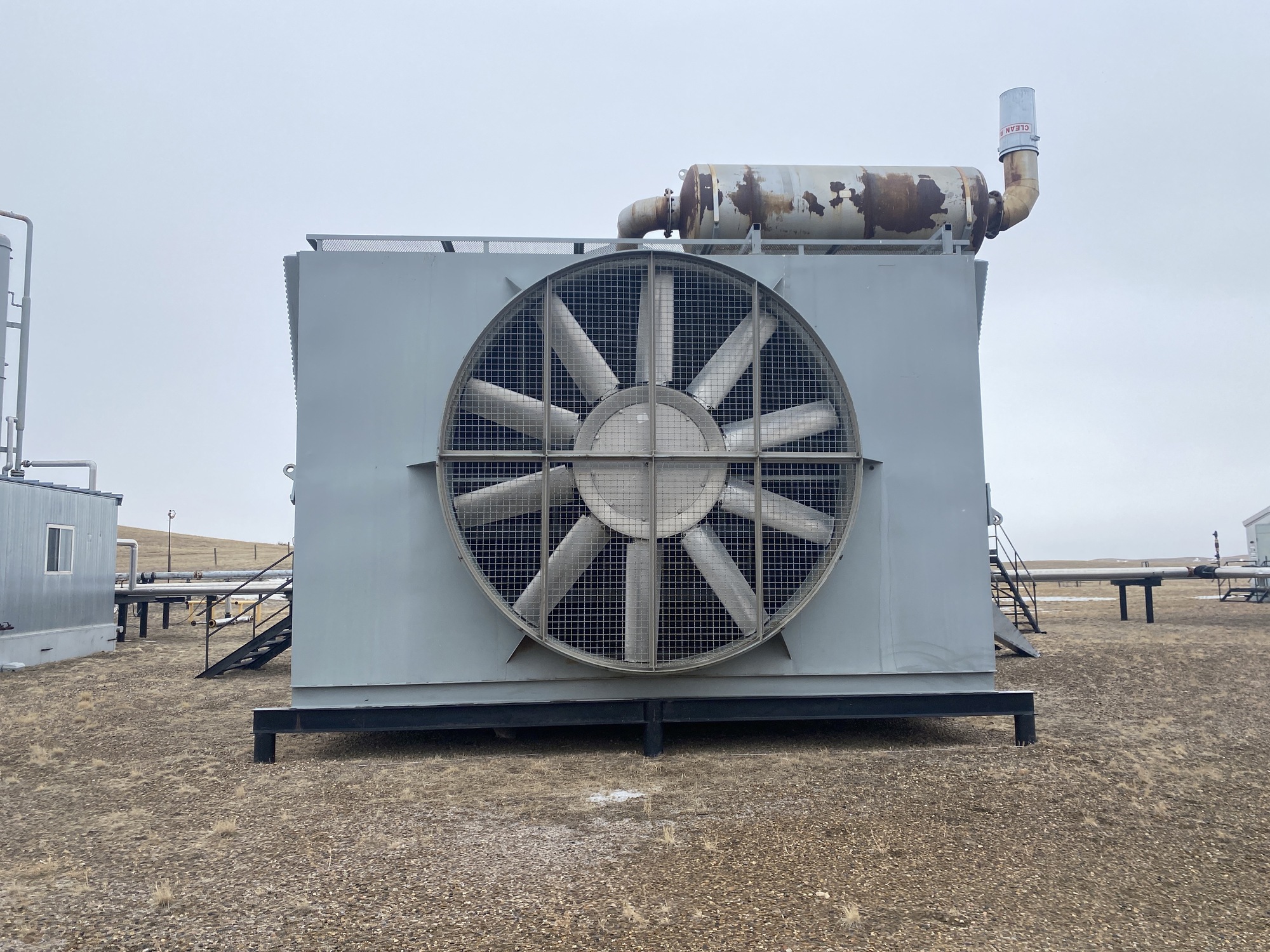

Cooler Tag*

ACE Air Cooled Exchangers

Serial: 0418301

Model: A144-169-22

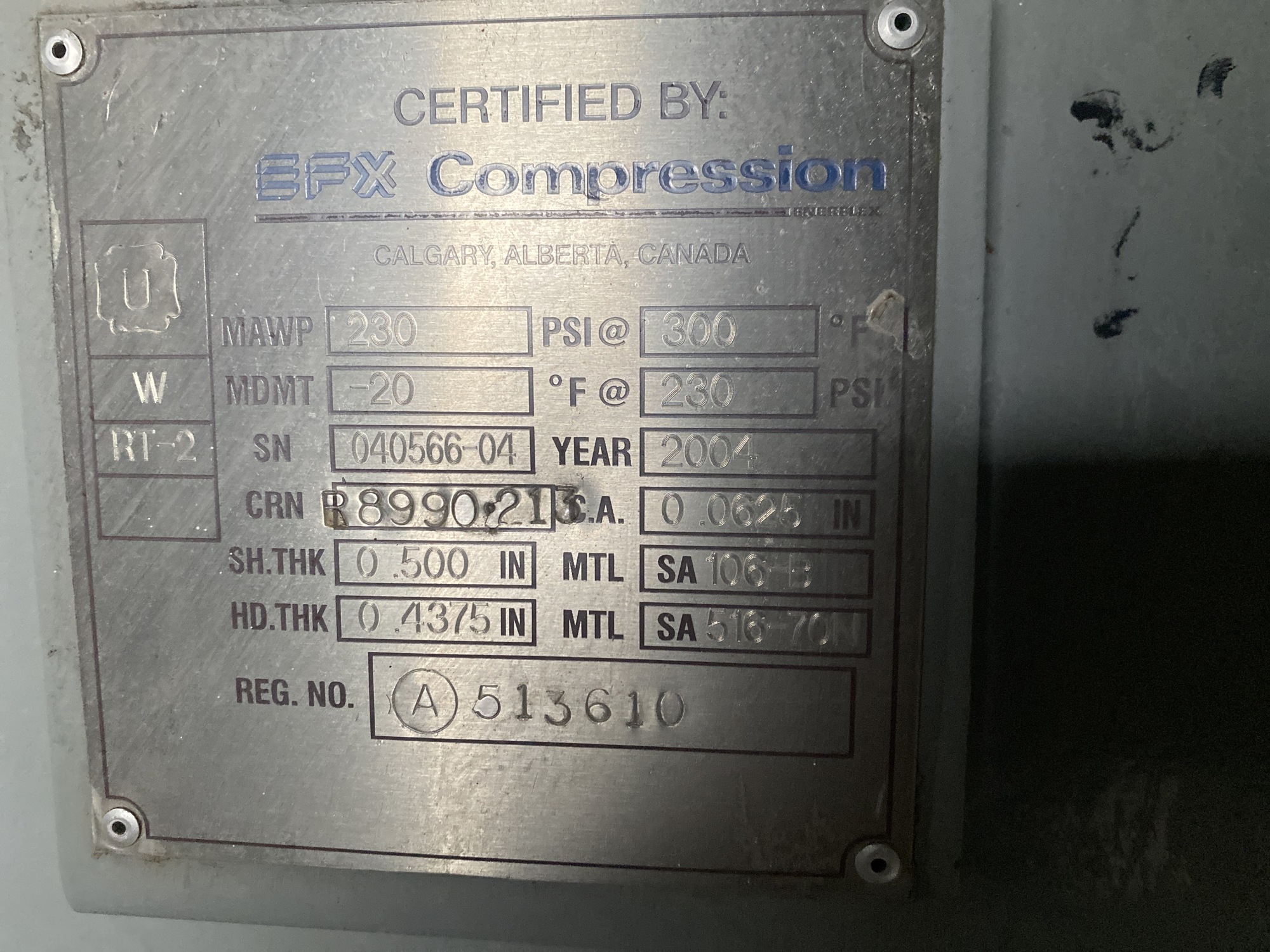

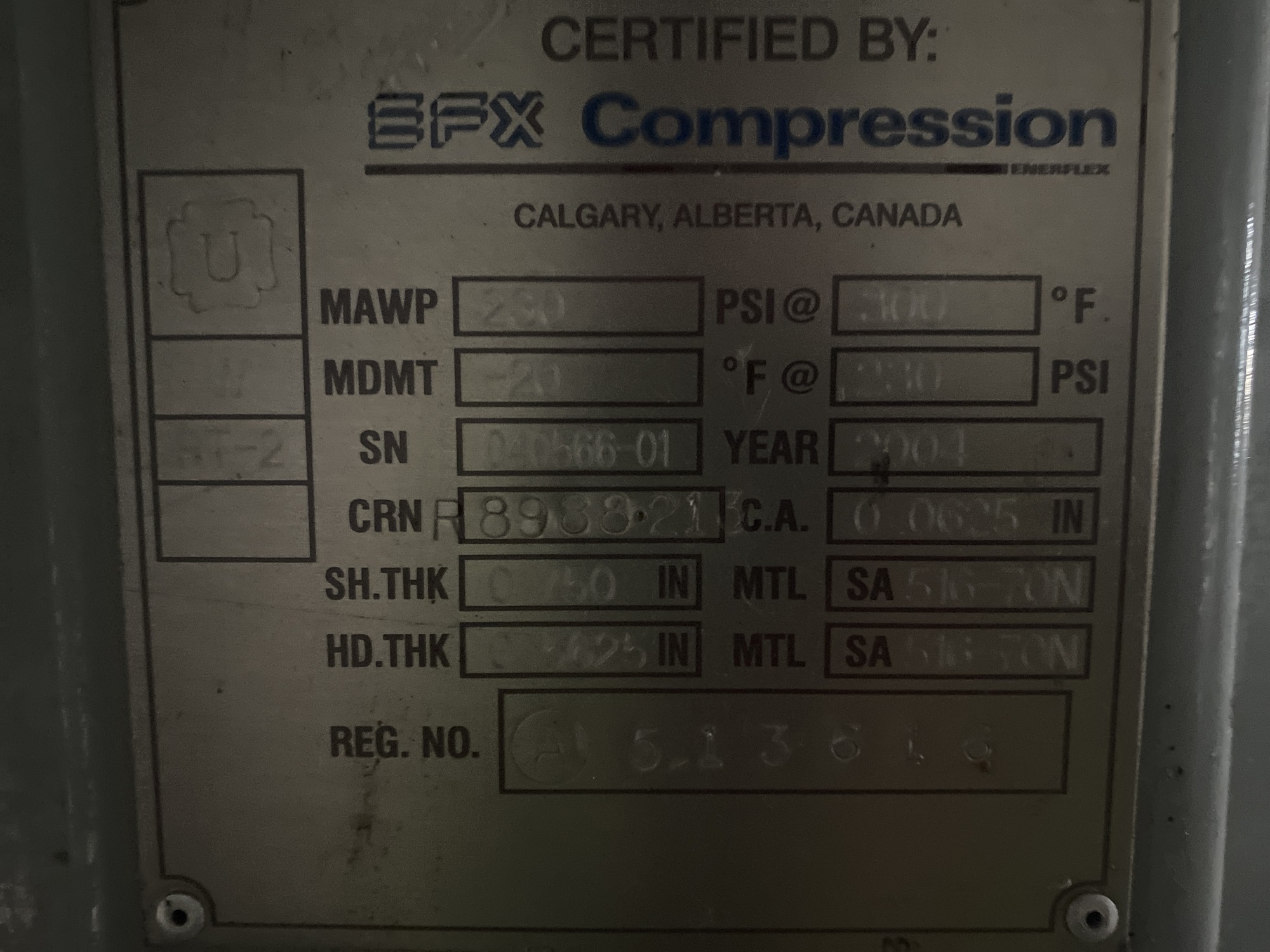

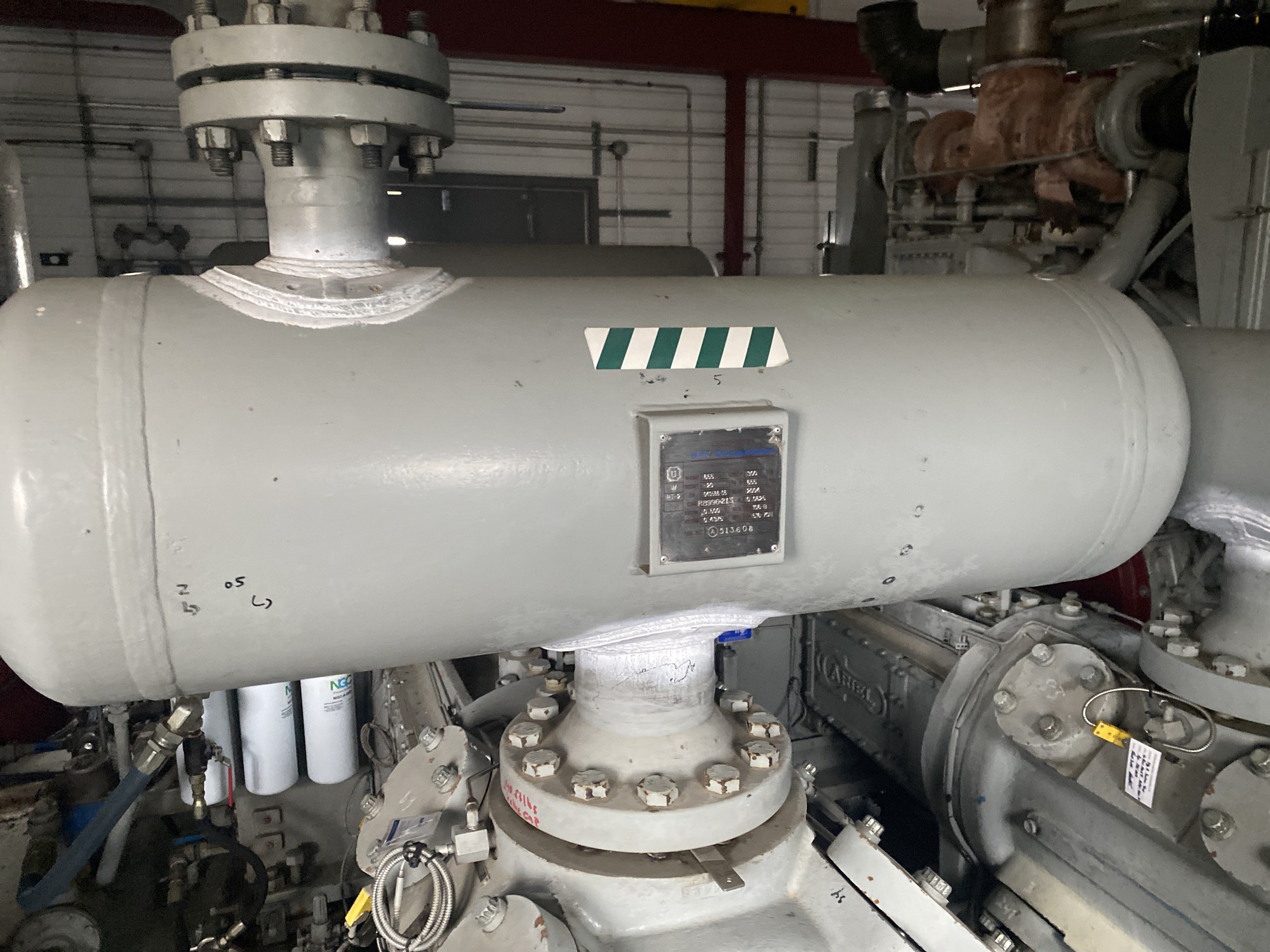

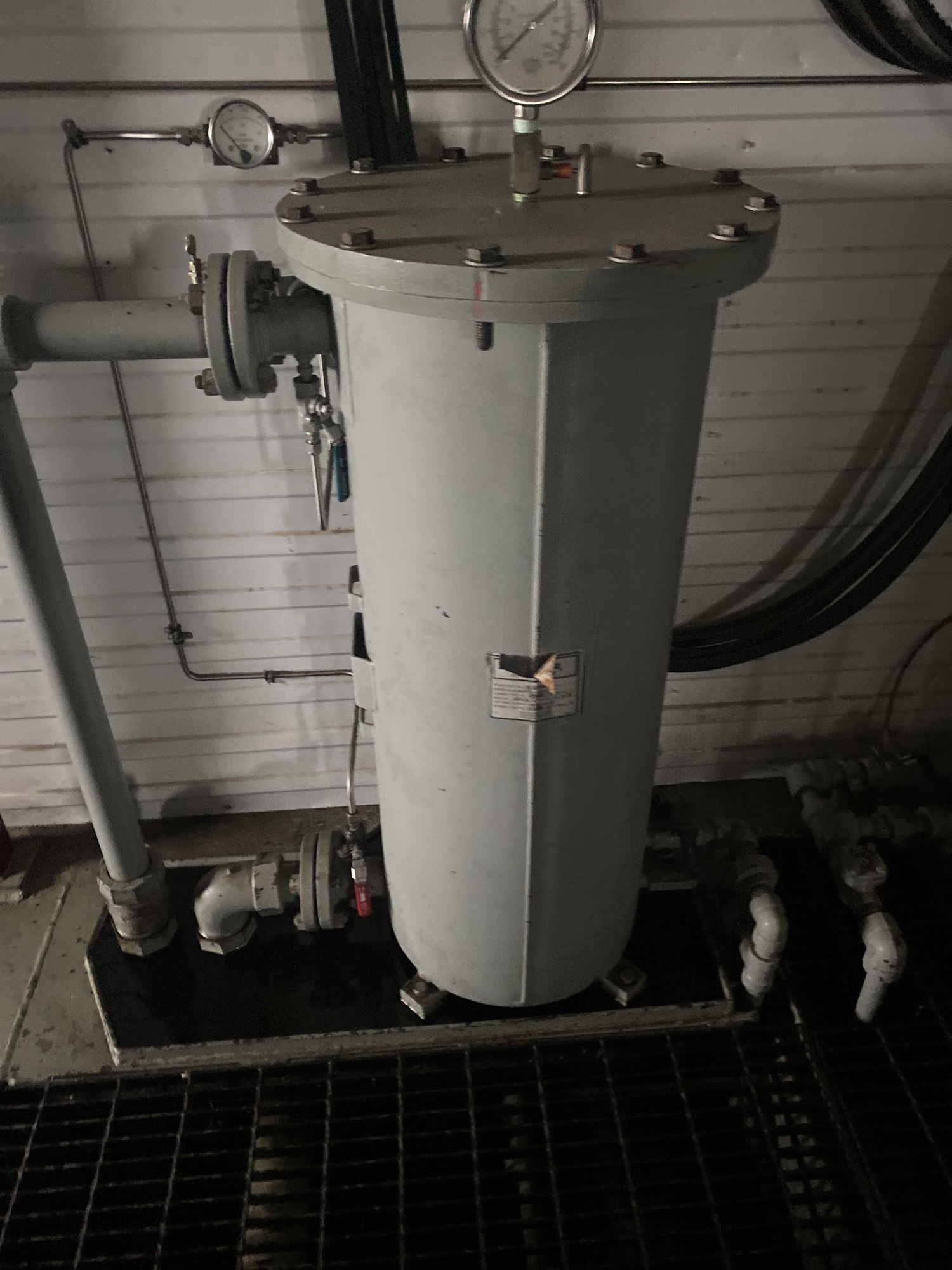

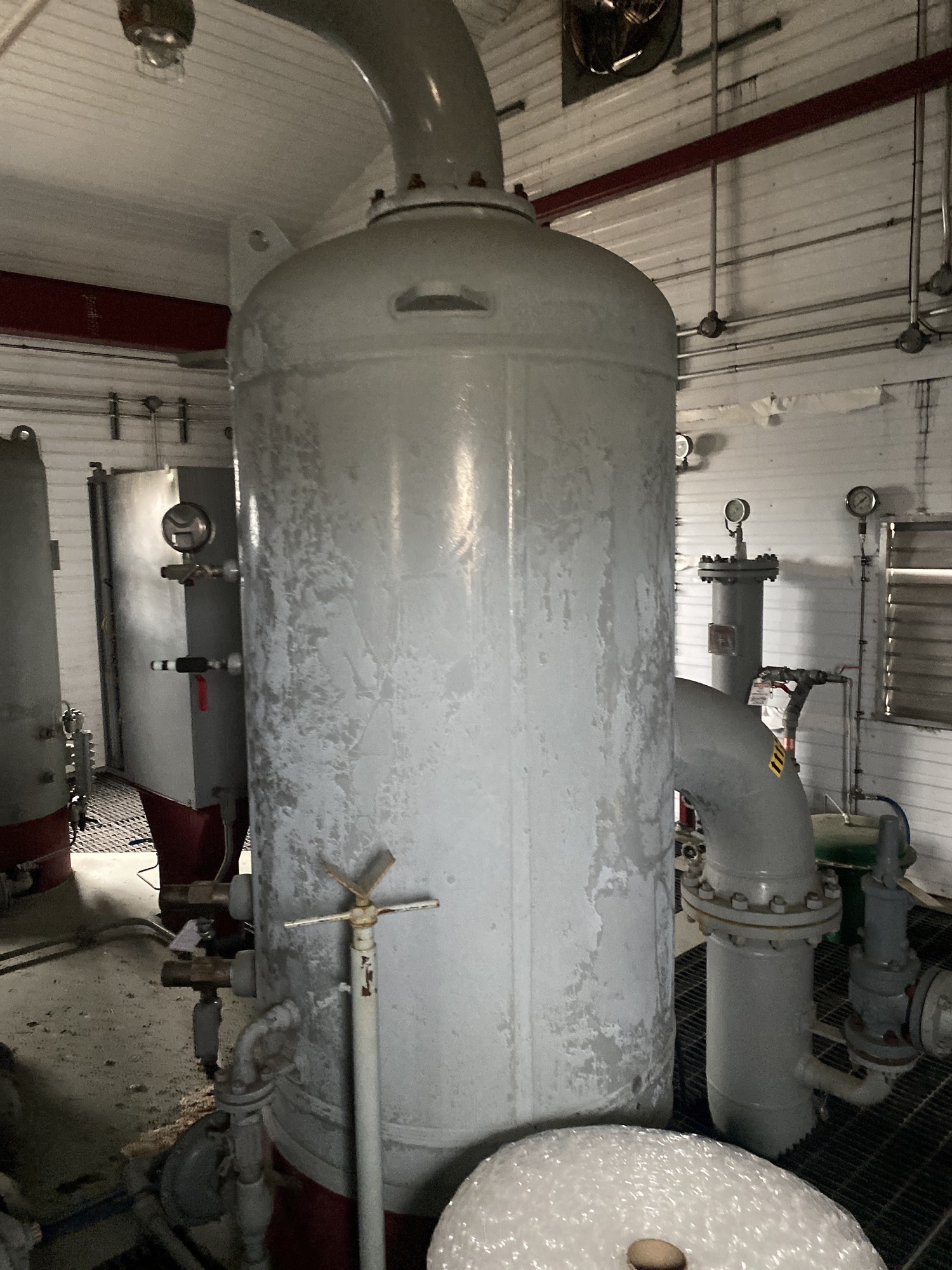

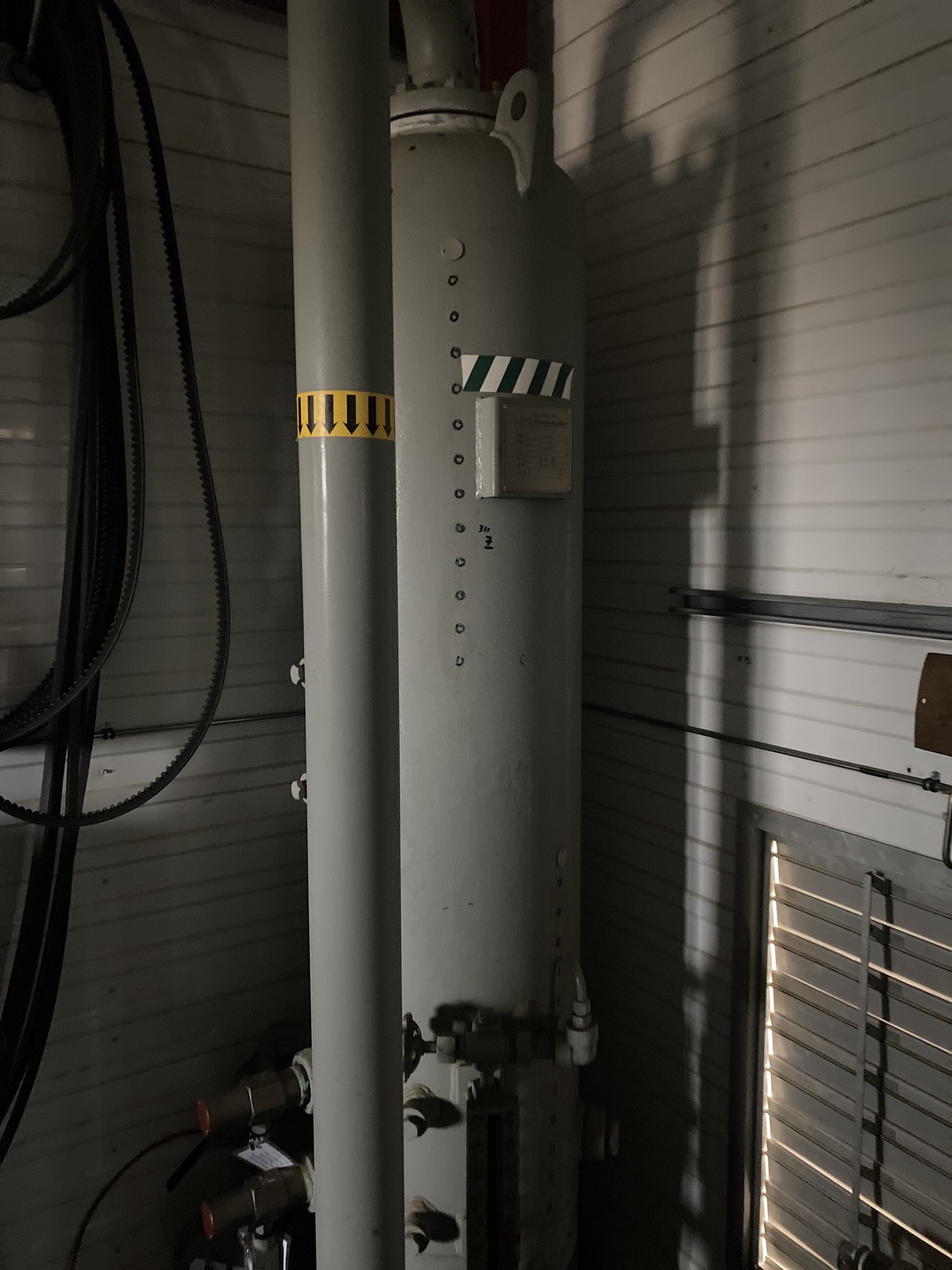

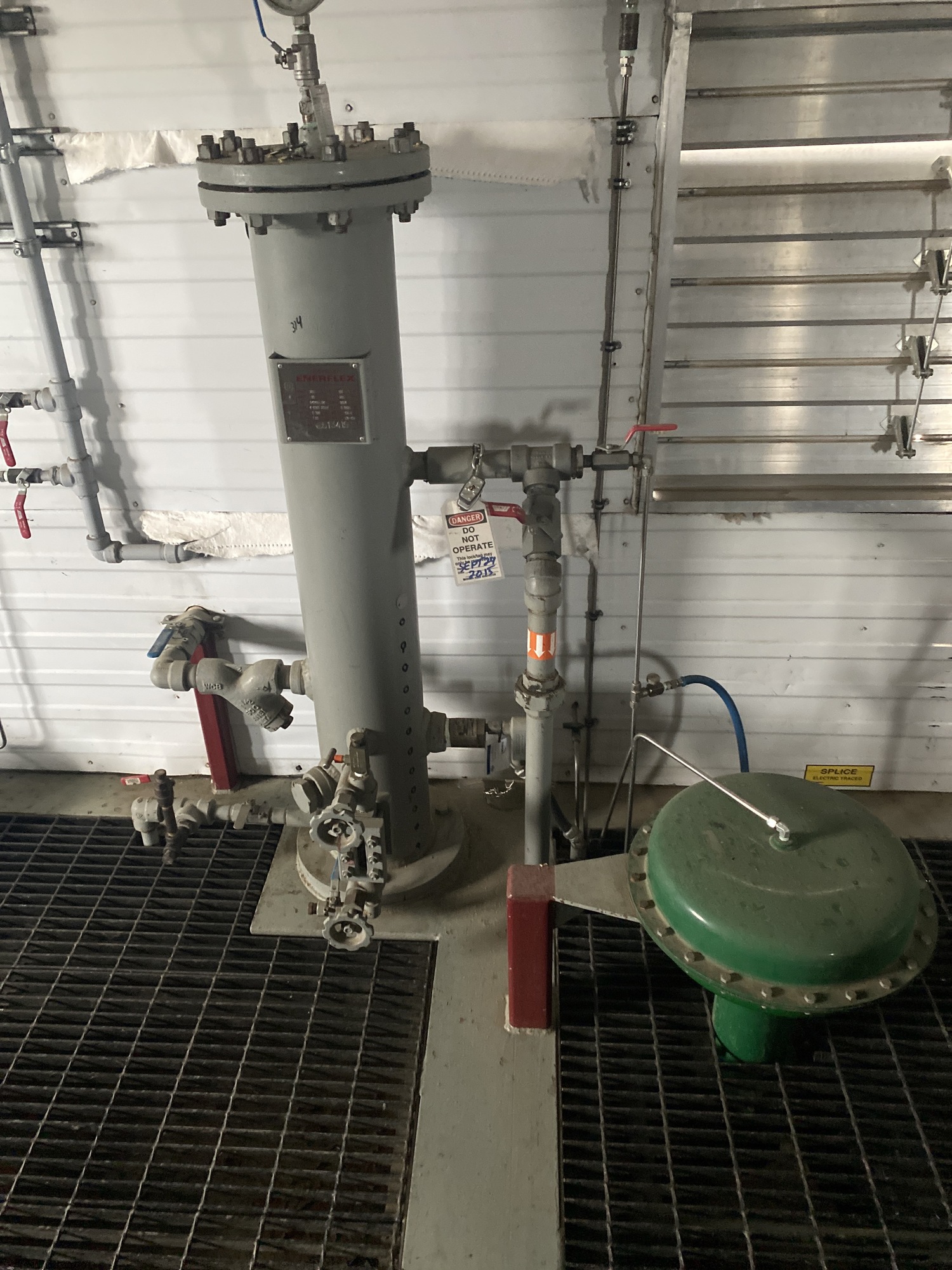

Vessel Tag*

EFX Compression

RT-2

MAWP: 230 PSI @ 300ׄF

MDMT: -20F @ 230 PSI

CA: 0.0625"

Serial: 040566-04

Year Built: 2004

CRN: R8990.213

A: 513610

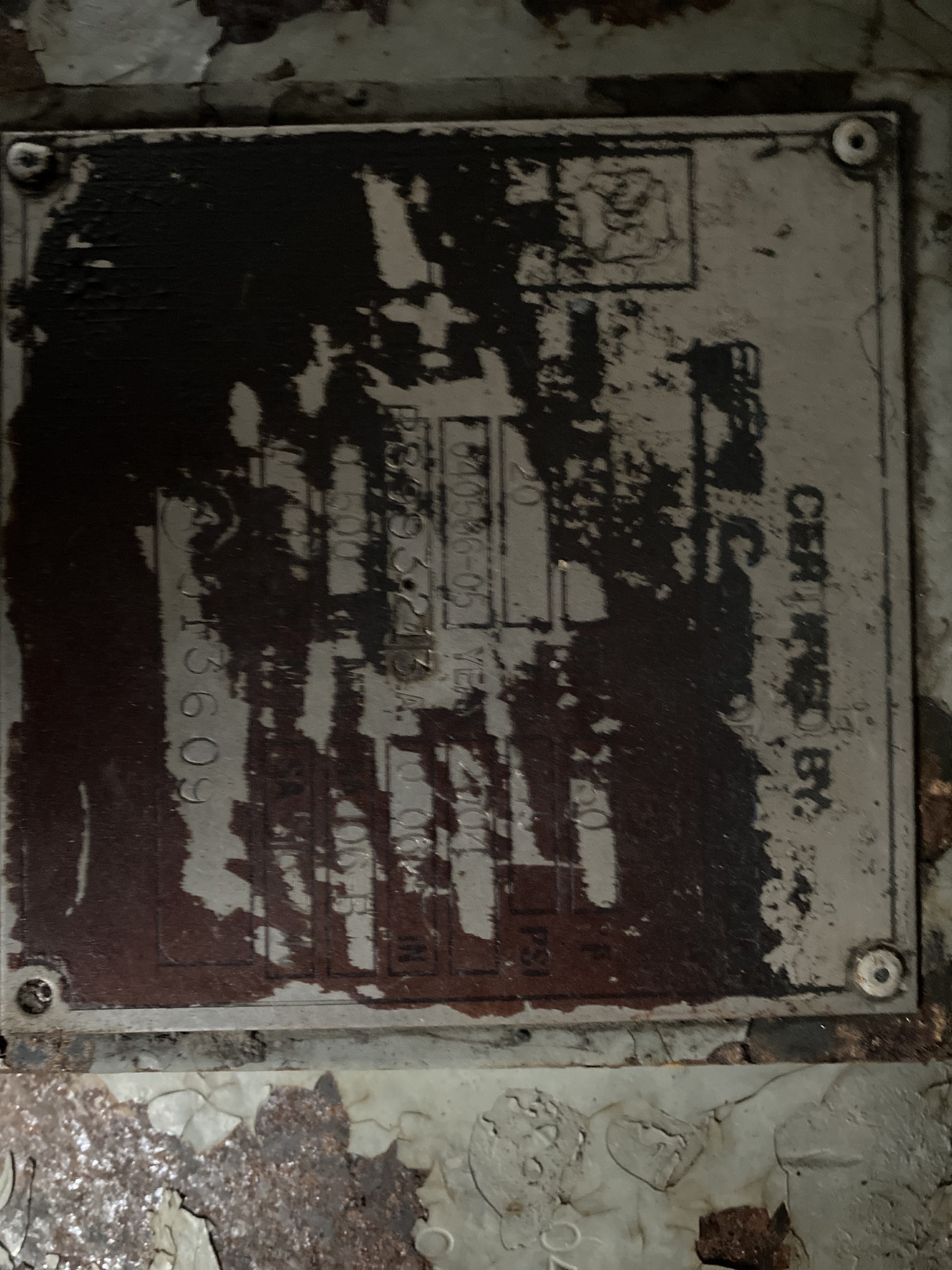

Bottle Tag Unreadable**

Vessel Tag*

EFX Compression

RT-2

MAWP: 230 PSI @ 300ׄF

MDMT: -20F @ 230 PSI

CA: 0.0625"

Serial: 040566-02

Year Built: 2004

CRN: R8990.213

A: 513616

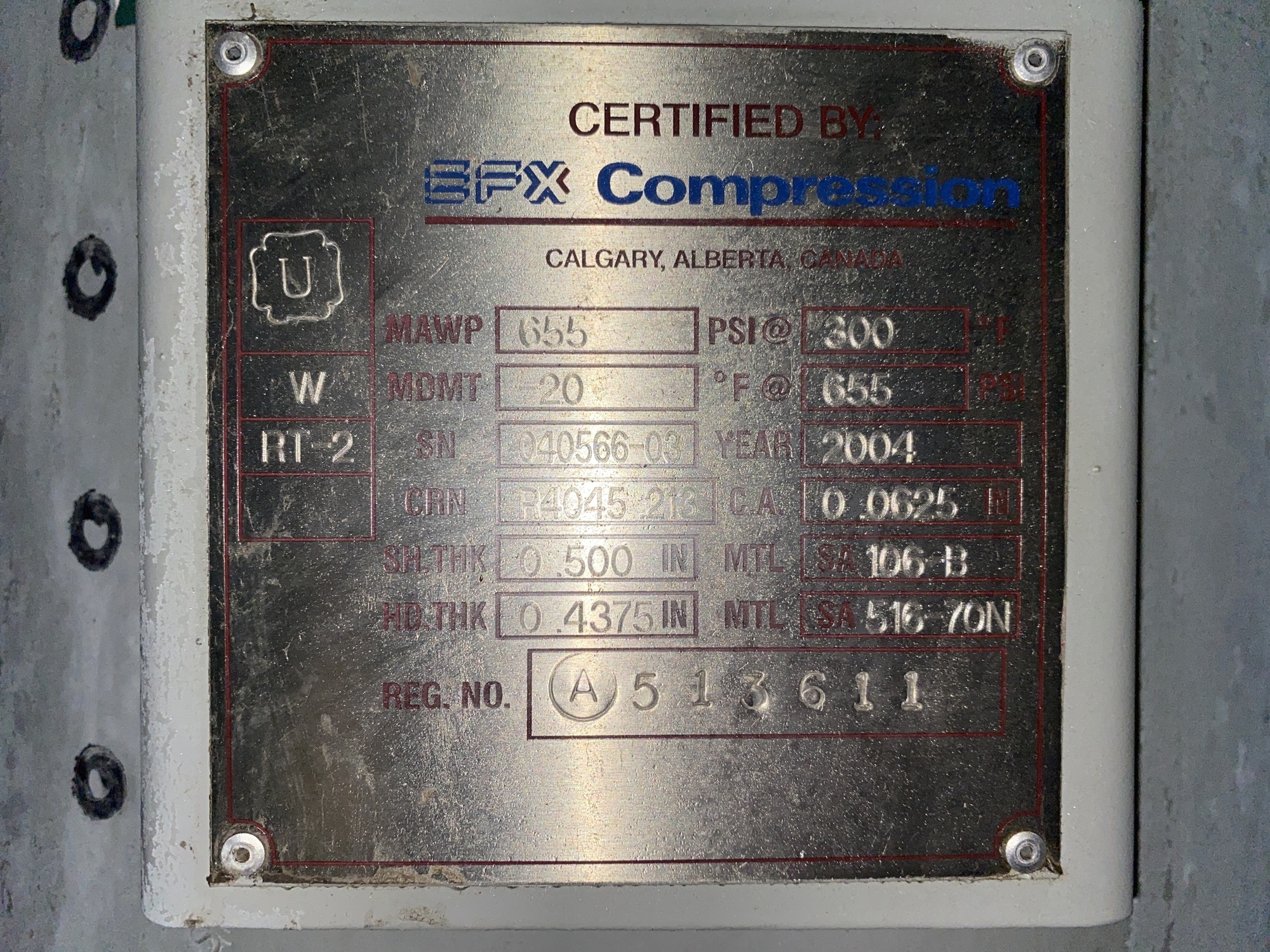

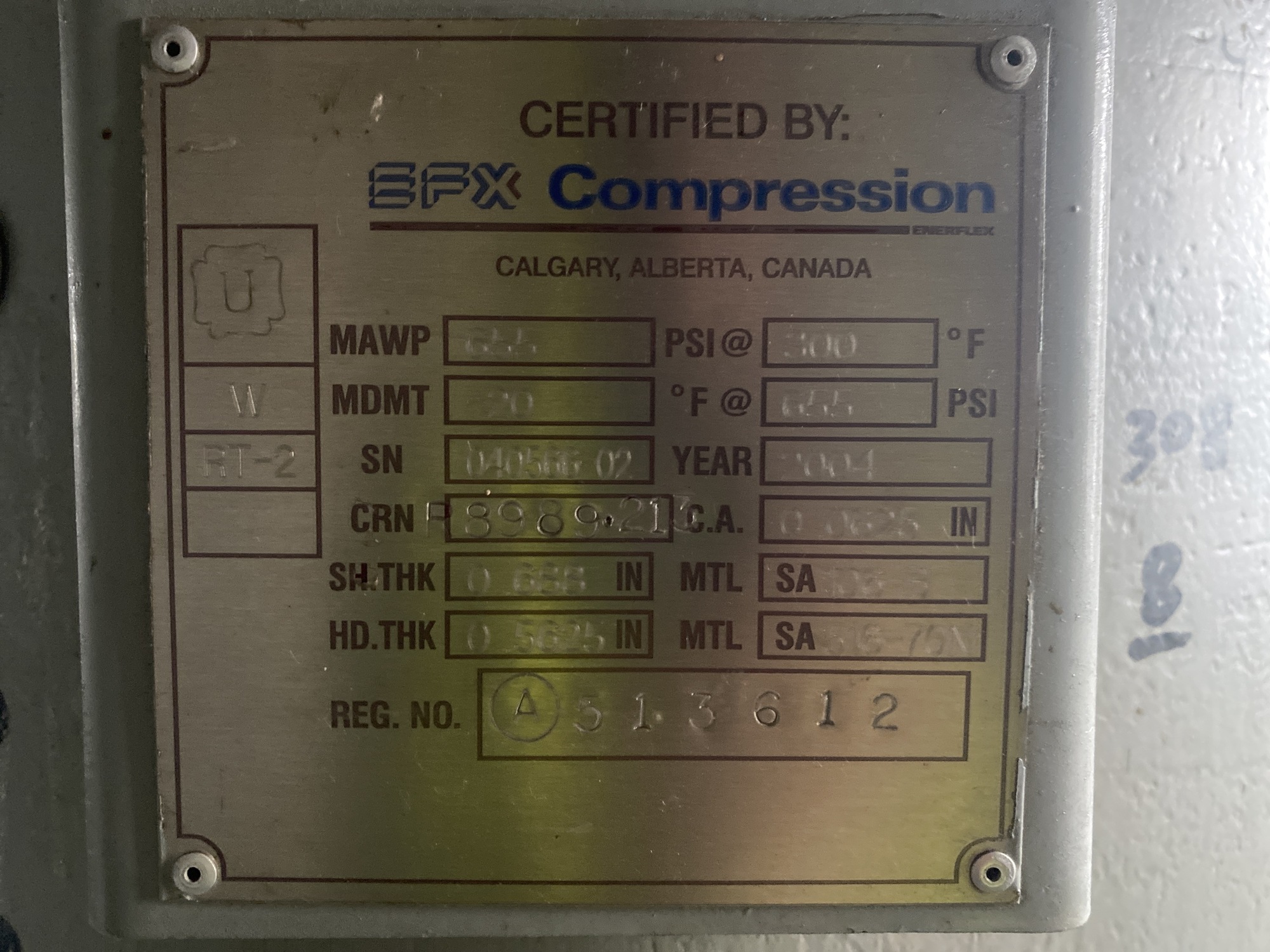

Vessel Tag*

EFX Compression

RT-2

MAWP: 655 PSI @ 300ׄF

MDMT: -20F @ 655 PSI

CA: 0.0625"

Serial: 040566-03

Year Built: 2004

CRN: R8989.213

A: 513612

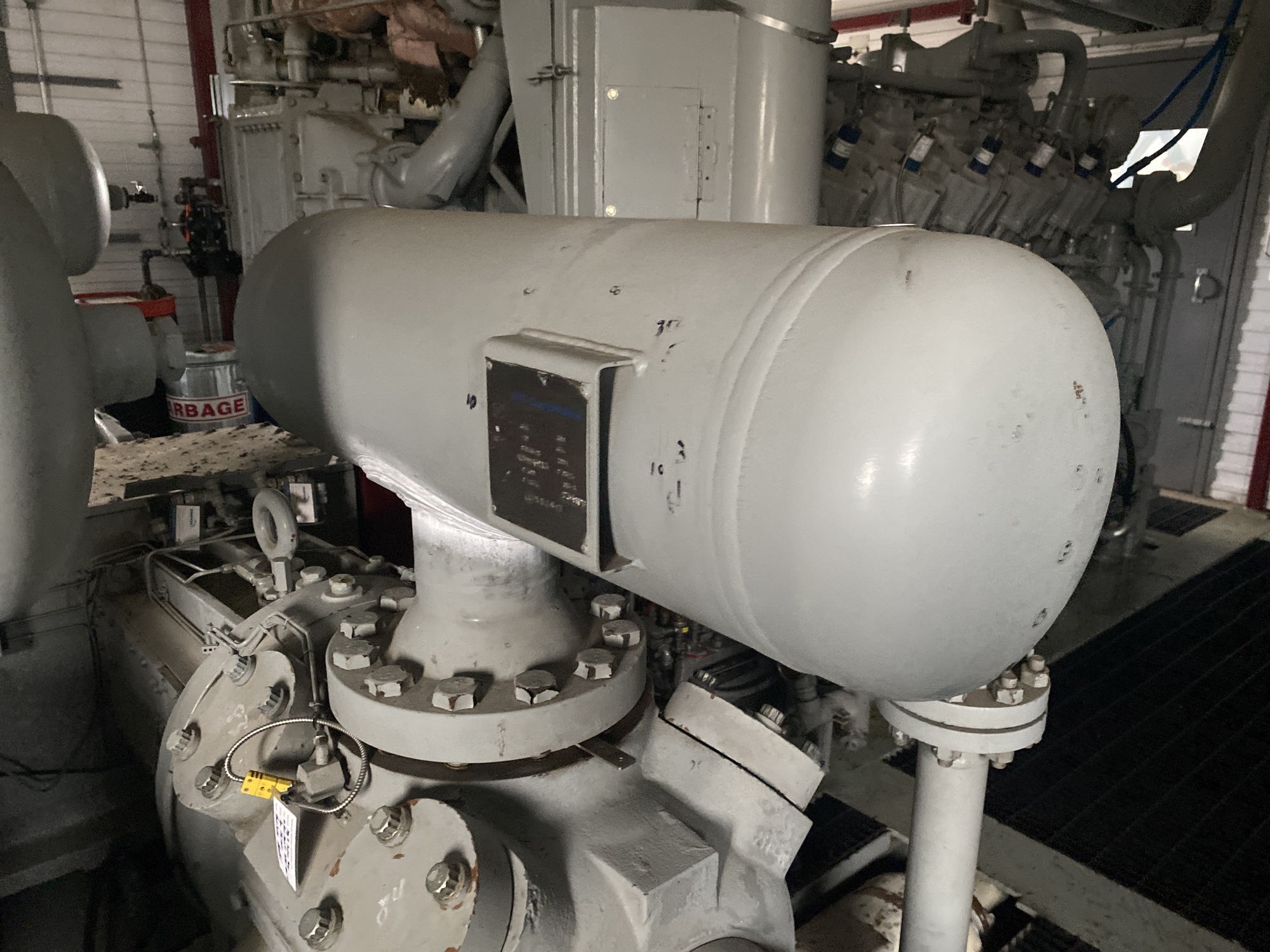

Bottle Tag*

EFX Compression

RT-2

MAWP: 645 PSI @ 350ׄF

MDMT: -20F @ 645 PSI

CA: 0.0625"

Serial: 040566-01

Year Built: 2004

CRN: R8995.213

A: 513607

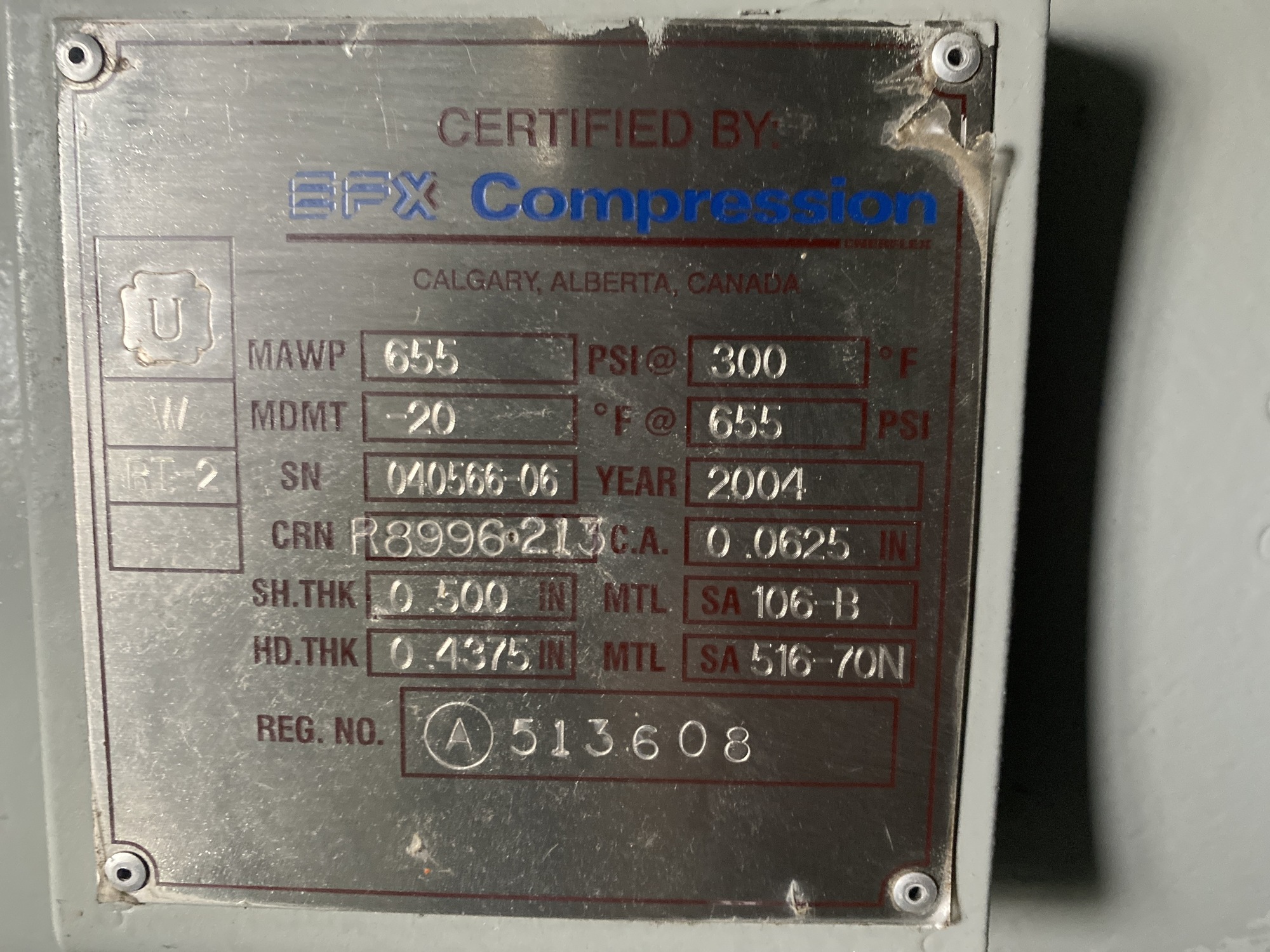

Vessel Tag*

EFX Compression

RT-2

MAWP: 655 PSI @ 300ׄF

MDMT: -20F @ 655 PSI

CA: 0.0625"

Serial: 040566-06

Year Built: 2004

CRN: R8996.213

A: 513608

Vessel Tag*

EFX Compression

RT-2

MAWP: 655 PSI @ 300ׄF

MDMT: -20F @ 655 PSI

CA: 0.0625"

Serial: 040566-07

Year Built: 2004

CRN: R8994.213

A: 513617

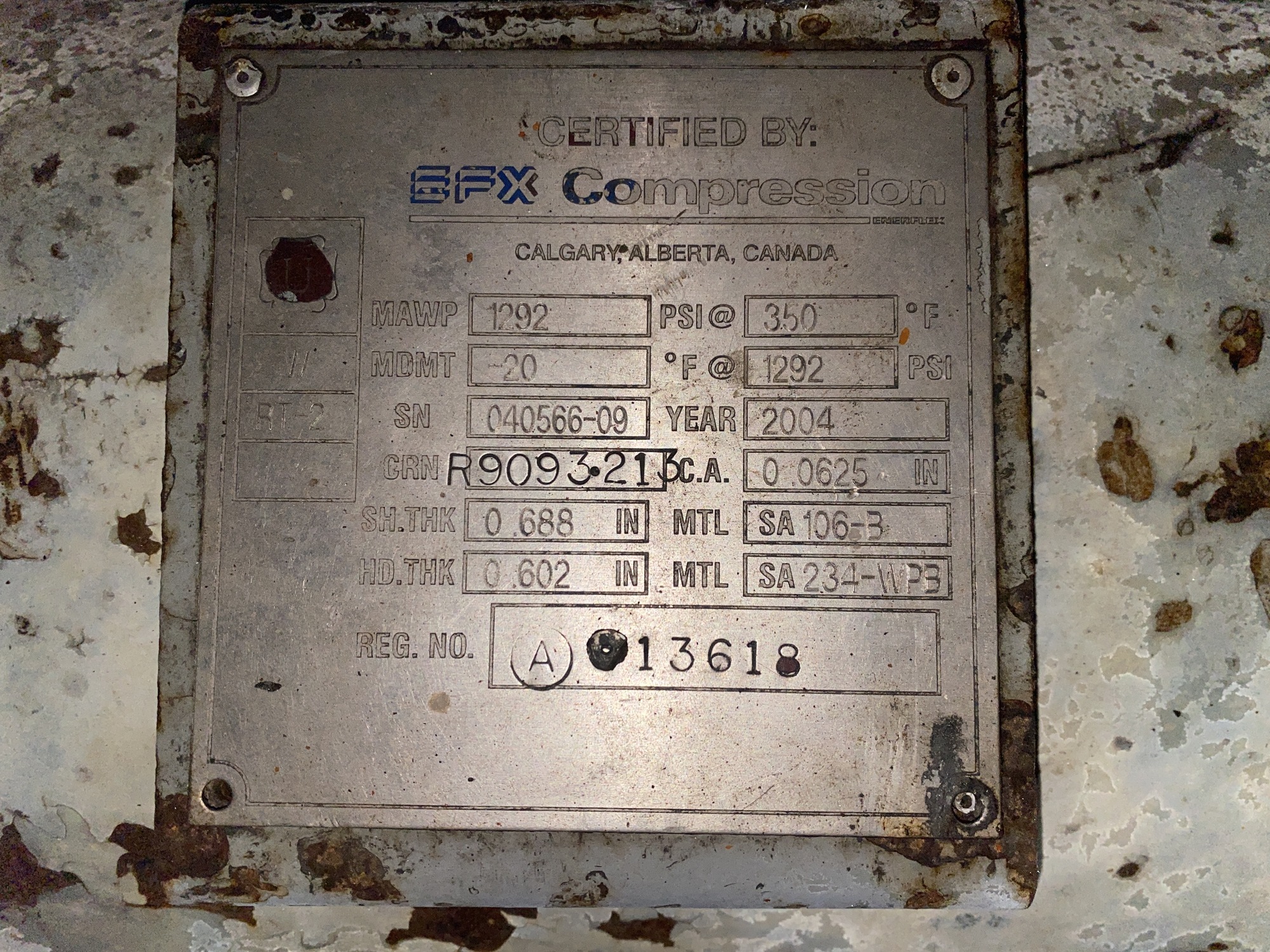

Bottle Tag*

EFX Compression

RT-2

MAWP: 1292 PSI @ 350ׄF

MDMT: -20F @ 1292 PSI

CA: 0.0625"

Serial: 040566-09

Year Built: 2004

CRN: R9093.213

A: 513618

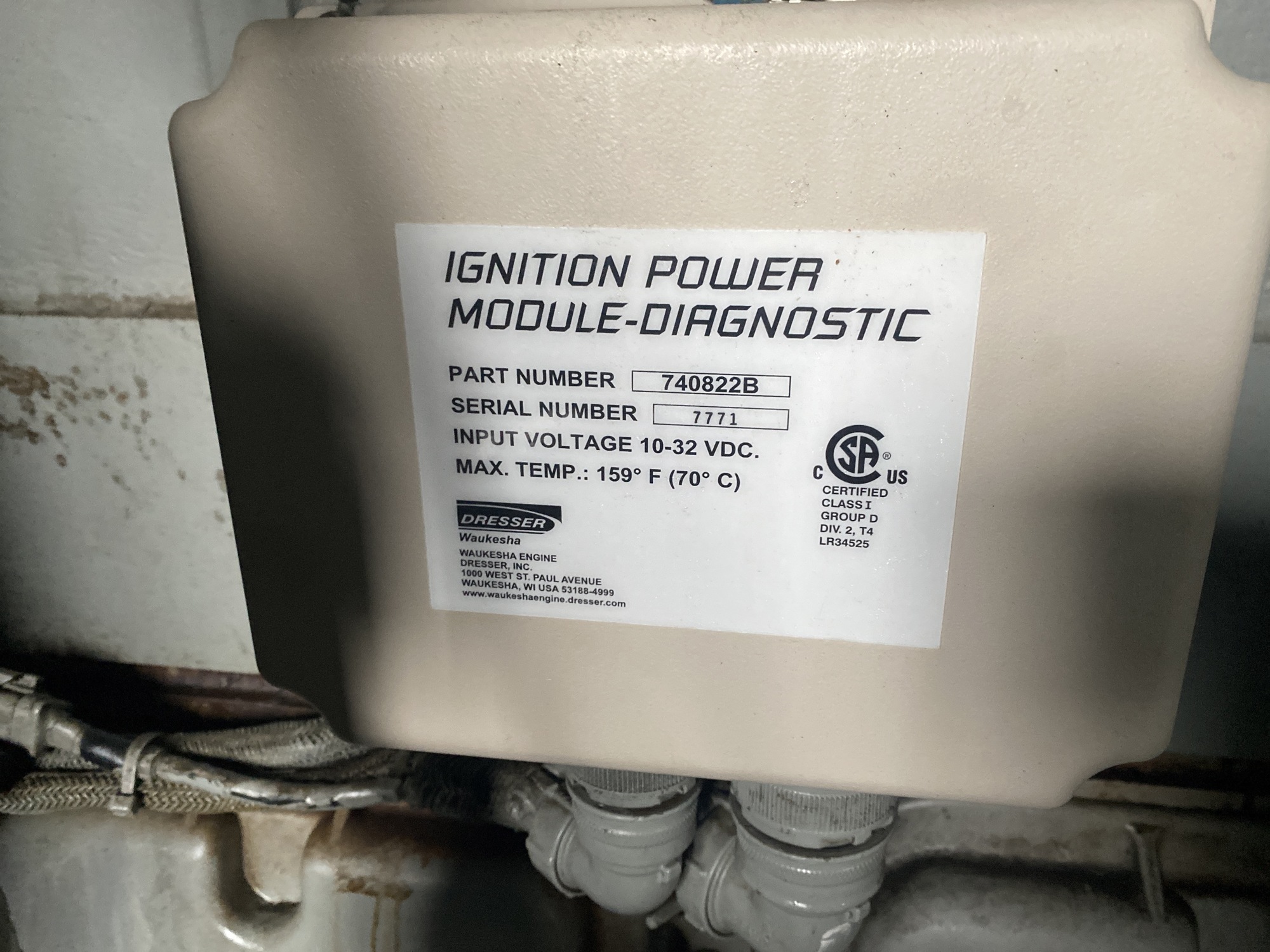

Ignition Power Tag*

Part #: 740822B

Serial#: 7771

Input Voltage: 10-32 VDC

Max Temp: 159°F
